Verbesserte Produktqualität durch Geradheitsmessung

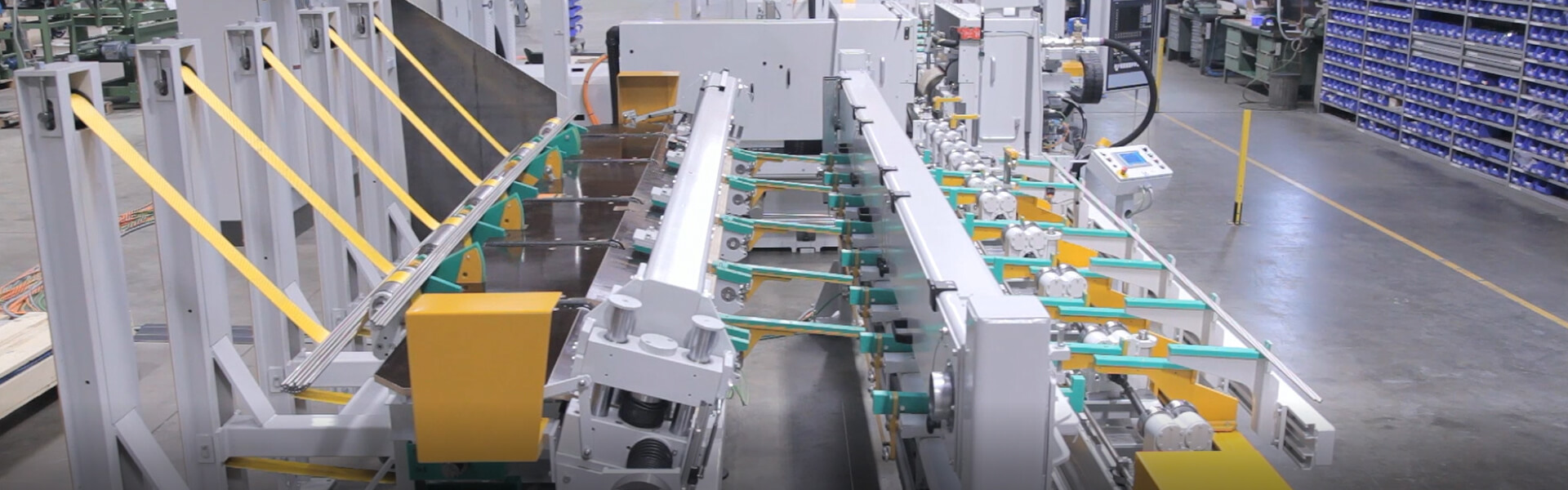

Mit unserer innovativen Lasertechnologie überprüfen Sie inline und mit einer einzigen Messroutine die Geradheit eines Rundprofils. Der Messrahmen wird direkt in die Linie eingebaut und beinhaltet mindestens drei LAP Messsensoren. Das Objekt rollt im Prüfungsprozess einzeln durch das Messsystem und wird gescannt. Das Messergebnis zeigt die Abweichung der Geradheit in Millimeter bezogen auf eine Referenzlänge von einem Meter. Optional können Sie weitere Messgrößen wie Durchmesser und Ovalität des Objektes ermitteln.
Gemeinsam für Ihren Erfolg
Dieses Verfahren ist einzigartig auf dem Markt und wurde mit unserem Partner sema Systemtechnik entwickelt. Sie erhalten eine nachweisbare Qualitätssicherung Ihrer Stäbe oder Rohre in der laufenden Produktion. Der modulare Aufbau erlaubt eine individuelle Konfiguration und lässt sich einfach in die vorhandene Anlage integrieren. Profitieren Sie von der Kompetenz und Erfahrung zweier starker Partner.
X-LINE Software
Die intuitive Software liest die Messwerte ein und berechnet während des Prozesses die Geradheit und den Durchmesser. Die Messergebnisse werden anhand der Produktvorgaben bewertet und Toleranzverletzungen über digitale Ausgänge signalisiert.
Technische Daten
Profiltyp | Rund | |
Messung von | Geradheit; Durchmesser und Ovalität sind optional | |
Materiallauf durch Messbereich | quer zur Richtung des Langproduktes | |
Materiallänge | max. 8000 mm* | *größere Materiallänge auf Nachfrage |
Anzahl Sensoren | 3-16 | |
Abstand zwischen Sensoren | 0,5 m* | *andere Sensorabstände auf Anfrage |
Messfrequenz | 800 Hz | |
Laserklasse | 2 | |
Materialtemperatur | 0 - 100°C | |
Umgebungstemperatur | 0 - 45°C | |
Betriebsspannung | 24 V DC ± 20 % | |
Schnittstellen des Messsystems | Level 2; iba* | *andere Schnittstellen auf Anfrage |
Lüfter | inklusive | |
Luftfeuchtigkeit Ansaugluft | 35-85 % rel. Feuchte, nicht kondensierend |
Technische Daten für METIS Sensoren
Sensormessbereich | 45 mm | 90 mm | 120 mm | 150 mm | 180 mm | 230 mm |
Genauigkeit bei Geradheitsmessung (bezogen auf 3 Sensoren auf 1 Meter Materiallänge) | 0,1 mm/m | 0,12 mm/m | 0,14 mm/m | 0,16 mm/m | 0,18 mm/m | 0,2 mm/m |
Materialdurchmesser für Geradheitsmessung | 5-20 mm | 5-50 mm | 5-70 mm | 5-90 mm | 5-110 mm | 5-140 mm |
Materialdurchmesser für Durchmesser- und Ovalitätsmessung | max. 15 mm | max. 30 mm | max. 40 mm | max. 50 mm | max. 60 mm | max. 80 mm |
