Medición precisa de la rectitud de piezas redondas

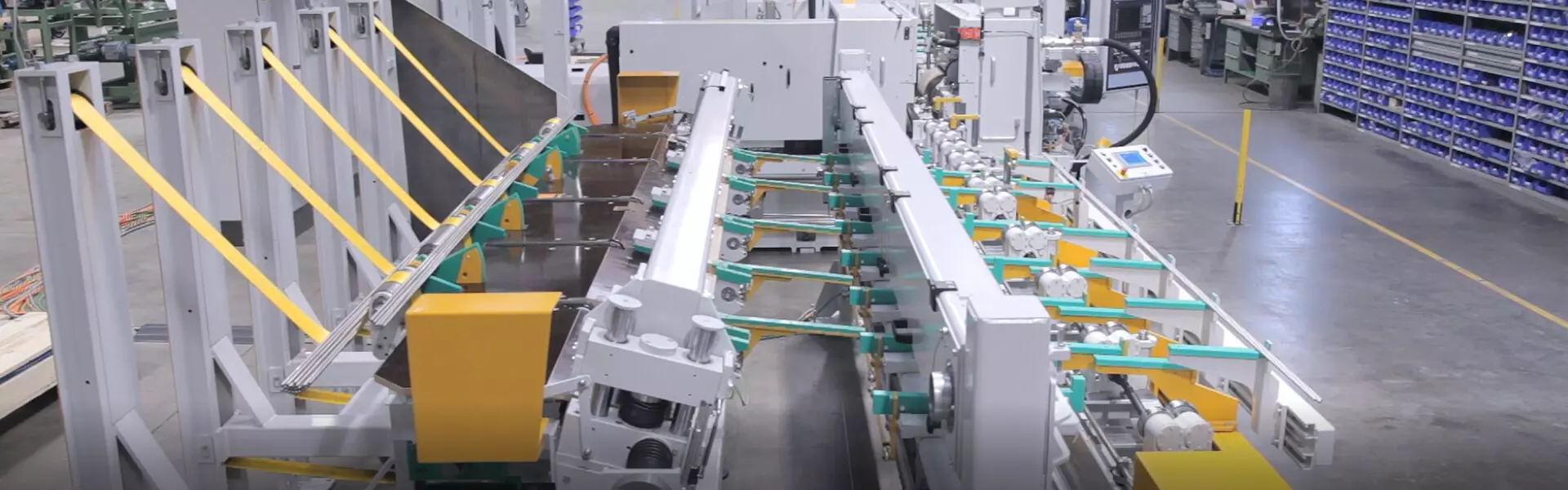

Con nuestra innovadora tecnología láser podrá comprobar la rectitud de un perfil redondo en línea y con una sola rutina de medición. El chasis de medición se instala directamente en su línea existente y contiene al menos tres pares de sensores de medición. El objeto pasa por el sistema de medición en el proceso de inspección y se escanea. El resultado de la medición muestra la desviación de la rectitud en milímetros, en relación con una longitud de referencia de un metro. Como opción, también puede determinar parámetros adicionales como el diámetro y la ovalidad del objeto.
Juntos para ofrecerle el éxito
Este proceso es único en el mercado y lo desarrollamos con nuestros socios sema Systemtechnik. Usted recibe una garantía de calidad verificable de sus barras o tubos en la producción actual. El diseño modular admite configuraciones individuales y se puede integrar fácilmente en el sistema existente. Aproveche las competencias y la experiencia de dos socios fuertes.
Software X-LINE
Este software intuitivo lee los valores medidos y calcula la rectitud y el diámetro durante el proceso. Los resultados de la medición se evalúan en función de las especificaciones del producto y las infracciones de las tolerancias señaladas mediante salidas digitales.
Datos técnicos
Tipo de perfil | redondo | |
Medición de | rectitud; el diámetro y la ovalidad son opcionales | |
Flujo de material en el rango de medición | transversalmente a la orientación del producto largo | |
Longitud del material | hasta 8000 mm* | *longitudes mayores previa solicitud |
Número de sensores | 3-16 | |
Distancia entre sensores | 0,5 m* | *otras distancias entre sensores previa solicitud |
Frecuencia de medición | 800 Hz | |
Clase de láser | 2 | |
Temperatura del material | 0 - 100 °C | |
Temperatura ambiente | 0 - 45 °C | |
Tensión de funcionamiento | 24 V CC ± 20 % | |
Interfaces del sistema de medición | Nivel 2; iba* | *otras interfaces previa solicitud |
Ventilador | incluido | |
Humedad del aire de admisión | 35-85 % de humedad, sin condensación |
Datos técnicos de los sensores
Rango de medición del sensor | 45 mm | 90 mm | 120 mm | 150 mm | 180 mm | 230 mm |
Precisión de la medición de rectitud (con referencia a 3 sensores por 1 metro de longitud del material) | 0,1 mm/m | 0,12 mm/m | 0,14 mm/m | 0,16 mm/m | 0,18 mm/m | 0,2 mm/m |
Diámetro del material para la medición de rectitud | 5-20 mm | 5-50 mm | 5-70 mm | 5-90 mm | 5-110 mm | 5-140 mm |
Diámetro del material para la medición del diámetro y la ovalidad | máx. 15 mm | máx. 30 mm | máx. 40 mm | máx. 50 mm | máx. 60 mm | máx. 80 mm |
