Industrieller Laserprojektor mit leistungsstarker Technologieplattform
Der CAD-PRO Xpert Laserprojektor kombiniert eine leistungsstarke Technologieplattform und innovative Lasertechnik mit modernsten Netzwerkfunktionen in einem beispiellos kompakten Design. Erleben Sie mehr Farben, Geschwindigkeit und Präzision und steigern Sie die Qualität, Effizienz und Zuverlässigkeit in Ihren Produktionsprozessen. Produktionsmitarbeitende profitieren durch die hohe Ergonomie der Laserprojektion von modernen Arbeitsplätzen in der Composite-Fertigung, der Herstellung von Rotorblättern und Yachten, dem Holzbau, der Betonfertigteilproduktion und vielen weiteren Industrien.
Kennzahlen
±0.05
mm/m Präzision
2
Laserquellen
6
Projektionsfarben
< +50
°C Umgebungstemperatur

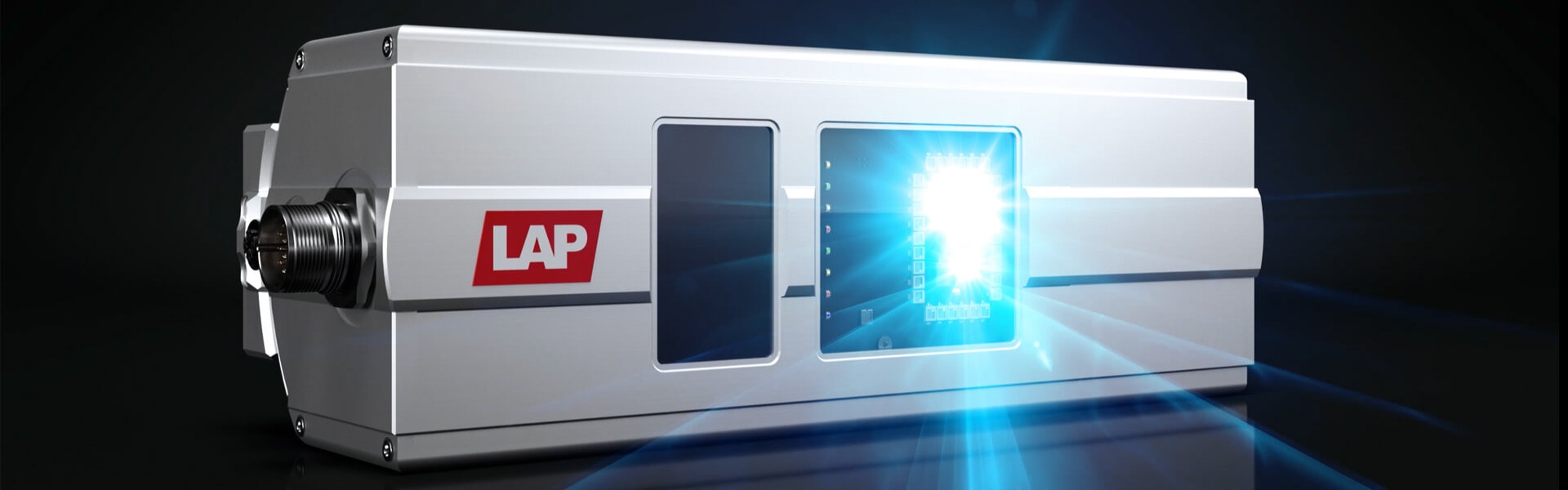

CAD-PRO Xpert
| Laserfarbe und Wellenlänge | Max. Ausgangsleistung Laserquelle | Max. Leistung pro Laserquelle | Laserklasse |
| rot (Diode, 638 nm) | 120 mW | 30 mW, Boost bis zu 60 mW | 2 oder 3B |
| grün (Diode, 520 nm) | 100 mW | 30 mW, Boost bis zu 60 mW | 2 oder 3B |
| blau (Diode, 450 nm) | 100 mW | 30 mW, Boost bis zu 60 mW | 2 oder 3B |
CAD-PRO Xpert
| Abmaße [L × B × H] | 340 × 110 × 110 mm |
| Gewicht | ca. 3 kg |
| Stromversorgung | 48 V DC, 1,5–3 A |
| Wiederholgenauigkeit*/** | ±0,025 mm/m |
| Linienbreite* | 0,5 mm FWHM |
| Präzision | ±0,1 mm/m (S – Standard) oder ±0,05 mm/m (HP – High Precision) |
| Projektionswinkel | 60–80° (einstellbar) |
| Umgebungsbedingungen | 0–50 °C, 35–85 % rel. Feuchtigkeit, nicht kondensierend |
| Schutzart | IP 55 |
| Schnittstellen | Kabelgebundene Ethernet-Schnittstelle; Gigabit LAN; Datensicherheit nach TLS 1.2 |
* innerhalb ±30° Projektionsbereich in bis zu 4 m Entfernung, Strahl triff t senkrecht zur Oberfl äche auf, Gerät optimal fokussiert und eingemessen, mindestens 30 Min. Aufwärmzeit ** Millimeter pro Meter Abstand des Projektors zur Oberfläche
