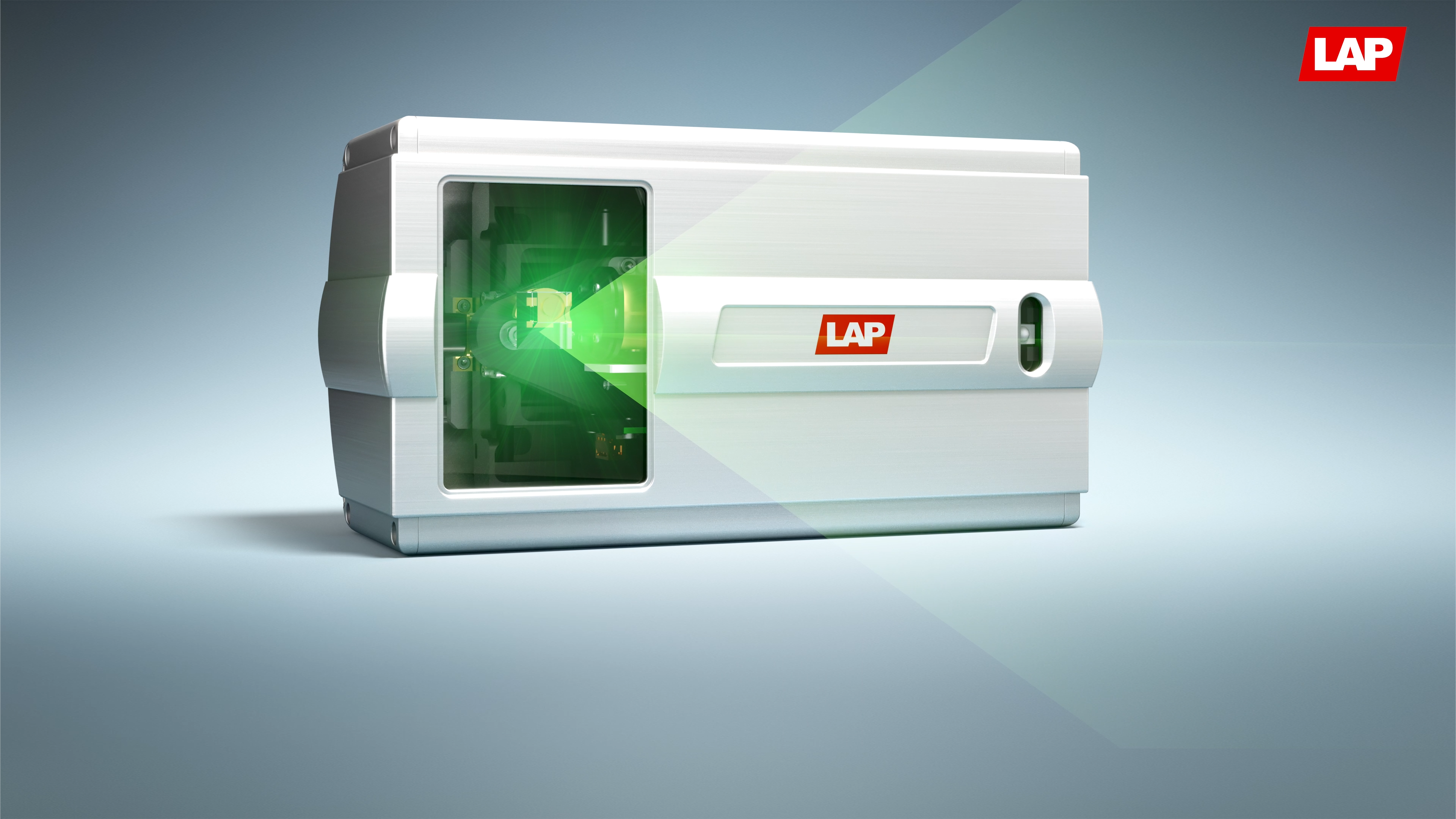

APOLLO

Système laser fixe et ajustable à distance pour le positionnement des patients à l’accélérateur linéaire

Données clés
unités par an
0
unités par an
largeur de ligne en mm
<0
largeur de ligne en mm
options de montage
0
options de montage
couleurs de laser
0
couleurs de laser

La plus haute précision sur laquelle vous pouvez compter

Play Video

APOLLO - Une haute précision sur laquelle vous pouvez compter

Dr Stéphane Muraro, Chef physicien médical, Centre de Cancérologie du Grand Montpellier, France

« Les lasers LAP sont robustes et le système de coordonnées externes fournit une couche de sécurité indépendante pour l’alignement du patient et les tâches d’assurance qualité. »

Caractéristiques

Précis

À des distances d’un et quatre mètres, la largeur maximale de la ligne laser est de 1 mm. Chaque ligne a été mesurée sur toute sa longueur et possède une rectitude de ligne de ±0,1 mm. De cette façon, vous pouvez toujours compter sur la précision de vos lasers.

Facilité de réglage

Grâce à la commande à distance, tous les lasers peuvent être facilement sélectionnés et convenablement réglés dans tous les degrés de liberté (translation, inclinaison, rotation et mise au point).

Stable

Un boîtier en aluminium de haute qualité protège efficacement les composants mécaniques et optiques de précision. Le boîtier résiste même à de forts impacts et réduit les désalignements dus aux vibrations.

Visibilité optimale

Les différentes couleurs de diode, rouge et vert, ainsi que les composants optiques sont conçus et fabriqués avec le plus haut niveau de précision. Le verre plan parallèle traité antireflet empêche toute interférence avec le faisceau laser. La répartition de la luminosité reste constante en toute circonstance. Bénéficiez d’une visibilité optimale pour un positionnement précis du patient.

Adaptée à votre salle

Grâce aux accessoires facultatifs, les lasers s’adaptent de façon optimale à votre salle de traitement individuelle. Que vous ayez besoin de couvrir un second étage, que les lasers soient autonomes ou que les lasers projettent sous un autre angle (par défaut, l’Astor s’incline jusqu’à 45°), vous pouvez installer vos lasers en toute sécurité, praticité et esthétique.

Résistant aux radiations

Un rayonnement dispersé se produit à proximité des accélérateurs linéaires. Les composants de nos lasers de salle ont été testés dans des conditions d’exposition extrêmes et optimisés pour ces conditions. Les nombreuses années de disponibilité sans compromis sur la qualité témoignent d’une conception exceptionnelle.

Exemples d’application

Observez la façon dont le flux de travail de marquage par points de référence peut s’appliquer à l’accélérateur linéaire. Cette vidéo permet de déterminer la façon dont vous souhaitez effectuer votre radiothérapie.

Découvrez comment le flux de travail de marquage absolu peut s’appliquer à l’accélérateur linéaire et comment il aide à gagner un temps précieux. Cette vidéo permet de déterminer la façon dont vous souhaitez effectuer votre radiothérapie.

Accélérateurs linéaires pris en charge

Accélérateur linéaire C-arm

Accélérateur linéaire C-arm

Le système laser APOLLO possède trois ou quatre lasers pour la projection de l’isocentre. Le quatrième laser prévient tout ombrage potentiel du bras de l’accélérateur linéaire en position initiale.

Accélérateur linéaire à anneau

Accélérateur linéaire à anneau

Le système laser APOLLO possède trois lasers en croix pour projeter un isocentre virtuel avec un décalage défini.

Des lasers externes à accélérateur linéaire à anneau

Play Video

Expérience des clients avec des lasers externes à l’accélérateur linéaire à anneau

Positionnement du patient sans laser externe

Positionnement du patient sans laser externe

Le patient a besoin d’être positionné dans le tunnel

  • Dos-courbé – levage malsain
  • Difficile de trouver le « dernier millimètre »
  • Grande difficulté de positionnement des patients corpulents
Positionnement du patient avec des lasers externes

Positionnement du patient avec des lasers externes

Le patient peut être positionné hors du tunnel

  • Dos droit – levage sain
  • Aisé de trouver le « dernier millimètre »
  • Aucune difficulté de positionnement des patients les plus corpulents

Caractéristiques techniques

Dimensions (L × W × H) 237 x 110 x 105 mm (9.3 x 4.3 x 4.1″)
Poids 2,6 kg
Couleur du laser (longueur d’onde typique) rouge (638 nm), vert (520 nm), bleu (450 nm)
Classe de laser 2
Réglage du laser Par télécommande
Largeur de ligne jusqu’à 4 m de distance < 0,5 mm (bleu), < 1 mm (rouge, vert)
Longueur ligne à 3 m de distance > 3 m
Alimentation électrique 100-240 V AC, 50-60 Hz
Tension interne 24 VCC
Température de fonctionnement 15 à 30 °C

Questions/réponses

Comment puis-je configurer l’APOLLO ?

Vous pouvez configurer chaque APOLLO selon votre besoin. Des ensembles de trois ou quatre lasers préconfigurés pour projeter le plan frontal, sagittal et transversal sont disponibles. Un quatrième laser prévient tout ombrage du bras de l’accélérateur linéaire. Vous pouvez configurer la couleur des lasers du système et pour chacun d’eux qu’il soit de ligne ou en croix, ainsi que l’option de montage. Le tout adapté à la situation de votre salle.

Quelle couleur choisir ?

Historiquement, le rouge a longtemps été la seule couleur de laser réalisable. Aujourd’hui, les lasers peuvent être rouges, verts et bleus. Ici, l’œil humain perçoit plus nettement le vert que le rouge et le bleu.  La couleur de peau de votre patient est également un aspect que vous devez prendre en considération. Après 20 ans d’expérience, il est possible d’affirmer que le laser de couleur verte est le plus répandu dans l’ensemble.

Quelle est la longueur de la ligne laser ?

La longueur de la ligne laser est égale à la distance entre la source du laser et le patient. Par conséquent, la ligne laser mesure un mètre de longueur à une distance d’un mètre, et quatre mètres de longueur à une distance de quatre mètres.

Ressources supplémentaires

Découvrez pourquoi les lasers APOLLO assurent un positionnement des patients précis et reproductible

Ce webinaire met l'accent sur la manière dont les lasers font la différence dans le positionnement des patients au LINAC et sur la manière de combiner l'imagerie et le traitement.

Pourquoi les lasers externes sont-ils essentiels à un accélérateur linéaire à anneau? Ce webinaire évaluera cette question du point de vue du manipulateur du patient et du physicien médical tout en vous donnant un aperçu des solutions laser de LAP.
