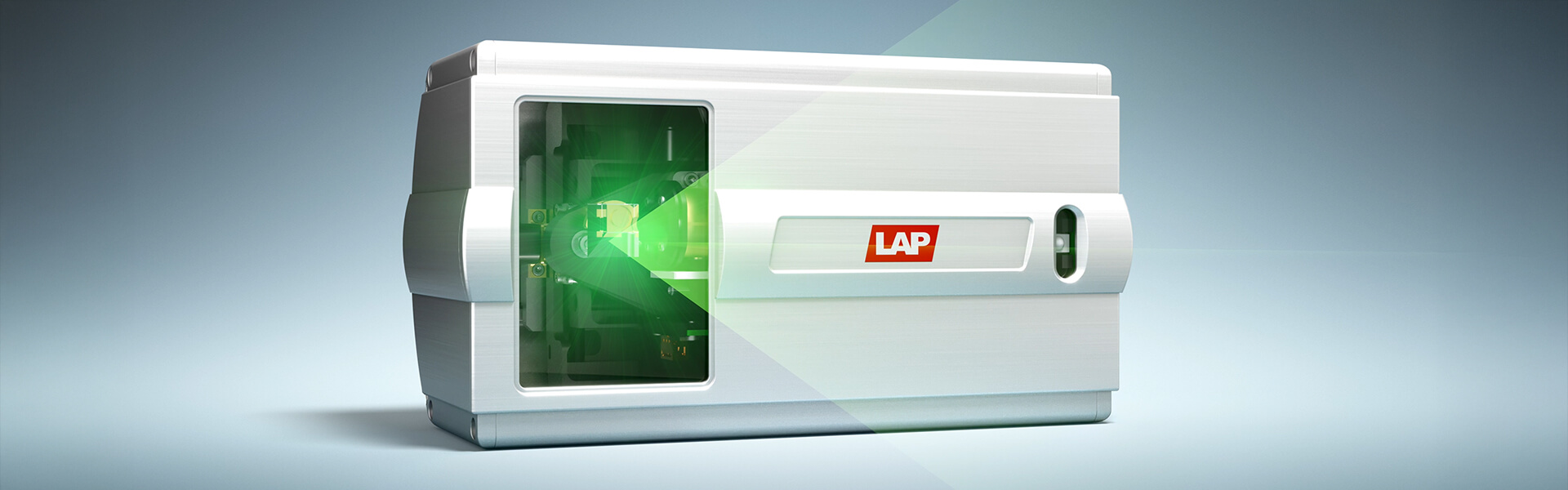

APOLLO

Fernjustierbares, festes Lasersystem für die Patientenpositionierung am LINAC

Kennzahlen
Geräte pro Jahr
0
Geräte pro Jahr
mm Linienbreite
<0
mm Linienbreite
Aufbauvarianten
0
Aufbauvarianten
Laserfarben
0
Laserfarben

Hohe Präzision - auf die Sie sich verlassen können

Play Video

APOLLO - Hohe Präzision, auf die Sie sich verlassen können

Dr. Stéphane Muraro, Chief Medical Physicist, Centre de Cancérologie du Grand Montpellier, France

"LAP-Laser sind robust, und das externe Koordinatensystem bietet eine unabhängige Sicherheitsebene für die Patientenausrichtung und für QA-Aufgaben."

Eigenschaften

Präzise

Bei einer Entfernung von 1 bis 4 Metern beträgt die Breite der Laserlinie maximal 1 mm. Jede Linie wurde entlang ihrer gesamten Länge gemessen und weist eine Geradheit von ± 0,1 mm auf. Sie können sich jederzeit auf die Präzision unserer Laser verlassen.

Stabil

Ein hochwertiges Gehäuse aus Aluminium schützt die feine Mechanik und optische Komponenten im Inneren zuverlässig. Das Gehäuse hält auch schwereren Stößen stand und reduziert vibrationsbedingte Ausrichtungsfehler.

Bequem einstellbar

Mit der Fernbedienung können alle Laser auf einfache Weise ausgewählt und in allen Freiheitsgraden (parallele Verschiebung, Neigung, Rotation und Fokussierung) feinjustiert werden.

Passend für Ihren Raum

Mit dem optionalen Zubehör können die Laser optimal an Ihren Bestrahlungsraum angepasst werden. Ganz gleich, ob Sie eine Zwischendecke überbrücken müssen, frei stehende Laser benötigen oder die Laserprojektion aus einem anderen Winkel erfolgen soll (der ASTOR lässt sich standardmäßig bis zu 45° neigen): Sie können Ihre Laser sicher, praktisch und ästhetisch ansprechend montieren.

Optimal sichtbar

Die roten und grünen Diodenfarben und die optischen Komponenten wurden mit maximaler Genauigkeit entwickelt und gefertigt. Planparalleles Glas mit einer Anti-Reflex-Beschichtung stellt sicher, dass keine Interferenzen mit dem Laserstrahl auftreten. Die Helligkeitsverteilung ist stets konstant. Profitieren Sie von der optimalen Sichtbarkeit für exakte Patientenpositionierung.

Strahlungsresistent

In der Umgebung eines Linearbeschleunigers treten Streustrahlungen auf. Die Komponenten unserer Raumlaser sind unter Extrembelastung getestet worden und für diese Konditionen optimiert. Die jahrelange Verfügbarkeit ohne Qualitätseinbußen ist außergewöhnlich und spricht für sich.

Anwendungsbeispiele

Wir zeigen Ihnen, wie sich der Reference Point Marking Workflow am LINAC anwenden lässt. In diesem Video erfahren Sie, wie Ihre Arbeit in der Strahlentherapie aussehen könnte.

Erfahren Sie, wie der Absolute Marking Workflow am LINAC angewendet werden kann und wie sich mit ihm wertvolle Zeit einsparen lässt. In diesem Video erfahren Sie, wie Ihre Arbeit in der Strahlentherapie aussehen könnte.

Unterstützte LINACs

C-Arm LINACs

C-Arm LINACs

Das APOLLO Lasersystem besteht aus drei oder vier Lasern zur Projektion des Isozentrums. Ein vierter Laser verhindert Abschattungen durch die LINAC-Gantry in ihrer Ausgangsposition.

Bore-type LINACs

Bore-type LINACs

Das APOLLO Lasersystem besteht aus drei Crosshair-Lasern zur Projektion eines virtuellen Isozentrums mit einem festgelegten Versatz.

Play Video

Kundenerfahrungen mit externen Lasern am Bore-type LINAC

Externe Laser am Bore-type LINAC

Patientenpositionierung ohne externe Laser

Patientenpositionierung ohne externe Laser

Patient muss in der LINAC-Röhre positioniert werden

  • Krummer Rücken – Ungesundes Heben
  • Anstrengende Bemühung um „letzten Millimeter“
  • Sehr schwierige Positionierung größerer und schwerer Patienten
Patientenpositionierung mit externen Laser

Patientenpositionierung mit externen Laser

Patient kann außerhalb der LINAC-Röhre positioniert werden

  • Gerader Rücken – Gesundes Heben
  • Es ist einfacher den „letzten Millimeter“ herauszuholen
  • Positionierung größerer Patienten ist kein Problem

Technische Daten

Abmessungen (L × W × H) 237 x 110 x 105 mm (9.3 x 4.3 x 4.1″)
Gewicht 2,6 kg
Laserfarben (Wellenlänge) rot (638 nm), grün (520 nm), blau (450 nm)
Laserklasse 2
Linienbreite bis 4 m < 0,5 mm (blau), < 1 mm (rot, grün)
Linienlänge bei 3 m > 3 m
Stromversorgung 100-240 V AC, 50-60 Hz
Interne Spannungsversorgung 24 V DC
Betriebstemperatur 15 - 30 °C

Q&A

Wie kann ich den APOLLO konfigurieren?

Sie können den APOLLO Ihren Anforderungen entsprechend konfigurieren. Vorkonfigurierte Sets mit drei oder vier Lasern zur Projektion der Coronal-, Sagittal- und Transversalebene sind verfügbar. Ein vierter Laser verhindert Abschattungen durch die LINAC-Gantry. Angepasst an Ihre individuelle Raumsituation können Sie die Laserfarbe des Systems konfigurieren und die Strahlform (Linien- oder Kreuzlaser) sowie die Aufbauvariante auswählen.

Welche Farbe soll ich wählen?

Lange Zeit war Rot die technisch einzig mögliche Farbe. Heute werden neben Rot auch die Laserfarben Grün und Blau angeboten. Das menschliche Auge nimmt eine grüne Linie schärfer wahr als eine rote und eine blaue Linie schärfer als eine grüne.  Ein weiterer Aspekt, den Sie berücksichtigen sollten, ist die Hautfarbe Ihrer Patienten. Nach 20 Jahren Erfahrung lässt sich sagen, dass die grüne Laserfarbe insgesamt die beliebteste ist.

Wie lang ist die Laserlinie?

Die Länge der Laserlinie entspricht der Entfernung zwischen Laserquelle und Patient. Daher beträgt die Länge der Laserlinie bei einem Abstand von einem Meter nur einen Meter, bei einem Abstand von vier Metern dagegen vier Meter.

Weitere Quellen

Erfahren Sie, wie APOLLO Laser eine präzise, wiederholbare Patientenpositionierung sicherstellen

In diesem Webinar geht es darum, wie Laser den Unterschied bei der Patientenpositionierung am LINAC ausmachen und wie die Bildgebung mit der Behandlung kombiniert werden kann.

Warum sind externe Laser unabdingbar bei bore-type LINACs? Das Webinar behandelt diese Frage aus Sicht von Therapeuten, Patienten und Medizinphysikern. Daneben erhalten Sie einen Überblick über die Lasersysteme von LAP.
