SERVOLASER XPERT

Système avec lasers à lignes mobiles fixes et contrôlés

DONNÉES CLÉS
systèmes installés dans le monde
0
systèmes installés dans le monde
amplitude de déplacement max. en mm
600
amplitude de déplacement max. en mm
vitesse de déplacement max. en mm/s
0
vitesse de déplacement max. en mm/s
durée de vie utile
>0
durée de vie utile

SERVOLASER Xpert : PRÉCIS, RAPIDE, PUISSANT

SERVOLASER DE LA SÉRIE Xpert

CARACTÉRISTIQUES DE SERVOLASER XPERT

PLUS DE COULEURS

Combinaison libre de modules fixes ou mobiles rouges, verts et bleus

DAVANTAGE DE PERFORMANCES

Les modules d’une puissance laser allant jusqu’à 40 mW améliorent la visibilité, en particulier sur les surfaces mates ou noires.

DAVANTAGE DE PRÉCISION

Précision de la projection de ± 0,2 mm

DAVANTAGE DE VITESSE

Les modules se déplacent jusqu’à 1 000 mm/s.

DAVANTAGE DE COMMUNICATION

EtherNet/IP™ (standard), PROFIBUS, PROFINET, MODBUS/TCP...

DAVANTAGE D’APPLICATIONS

Plages de déplacement jusqu’à 2 600 mm, combinaison de deux rails avec jusqu’à quatre modules laser mobiles

TYPES DE MOUVEMENT

AMPLITUDE COMPLÈTE

AMPLITUDE COMPLÈTE

Un module laser se déplace sur toute la longueur.

AMPLITUDE MAX

AMPLITUDE MAX

Deux modules laser se déplacent sur toute la plage, chaque sens étant réduit de la largeur des modules opposés sur la butée arrière.

SYMÉTRIQUE

SYMÉTRIQUE

Deux modules laser se déplacent de manière synchrone par rapport au milieu du rail.

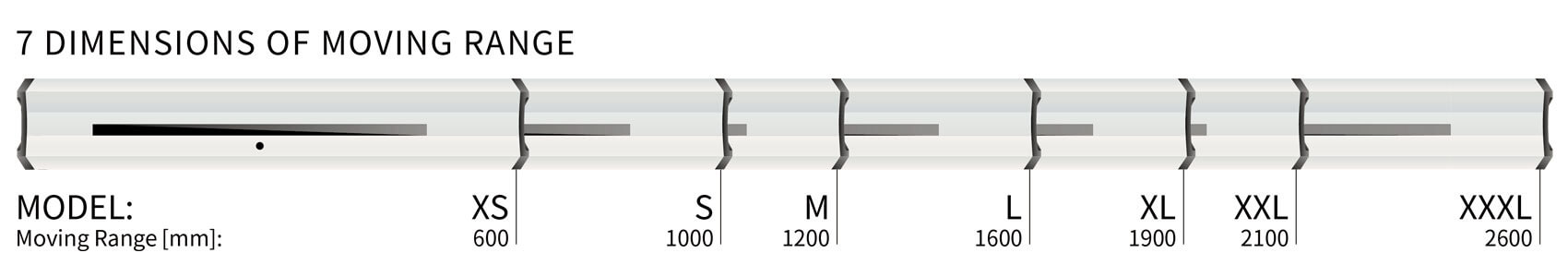

AMPLITUDES DE MOUVEMENT

DONNÉES TECHNIQUES

DONNÉES LASER

Nombre de modules* 1 ou 2 lasers mobiles dans un boitier, en option un laser central fixe
Longueur d'ondes et couleur* 635 nm (rouge), 520 nm (vert), 450 nm (bleu)
MTTF rouge, vert: > 30 000 h à 25°C
Puissance laser 1 ... 40 mW (réglable)
Angle d'ouverture standard rouge, vert: 90°, bleu: 70°
Largeur du trait 0,2 ... 0,6 mm (FWHM) à 1 ... 4 m distance de mise en point
* Peuvent être choisis et combinées librement

DONNÉES DU BOÎTIER

Vitesse de positionnement jusqu'à 1000 mm/s
Précision de projection** ±0,16 ... ±0,5 mm
Indice de protection du boitier IP 54
Température d'utilisation 0 ... 40°C
Alimentation 24 VDC
Interfaces Ethernet/IP, MODBUS TCP, Profibus DP
** Depend de longueur de déplacement et distance de la surface

MODÈLE, AMPLITUDE DU MOUVEMENT, DIMENSIONS

Modèle Longueur de déplacement Dimensions [l×L×h]
XS 600 1000×180×190 mm
S 1000 1400×180×190 mm
M 1200 1600×180×190 mm
L 1600 2000×180×190 mm
XL 1900 2300×180×190 mm
XXL 2100 2500×180×190 mm
XXXL 2600 3000×180×190 mm
