LD Laser

Helle rote Linien, Kreuze oder Punkte in kleinem Aluminium-Gehäuse

Kleine Laser für flexiblen Einsatz

Durch die manuelle Fokussierung von 30 mm bis ∞ kann bei unterschiedlichen Arbeitsabständen eine extrem feine Linie erreicht werden. Damit sind LD Laser für flexible Anwendungsfälle mit wechselnder Position optimal geeignet. Laserdiode, Präzisionsoptik und Steuerelektronik sind anschlussfertig in ein kleines stabiles Gehäuse aus Aluminiumrohr eingebaut. Durch die kleine Bauform eignen sich diese Diodenlaser von LAP besonders für die Befestigung an und den Einbau in Arbeitsplatz-Maschinen.

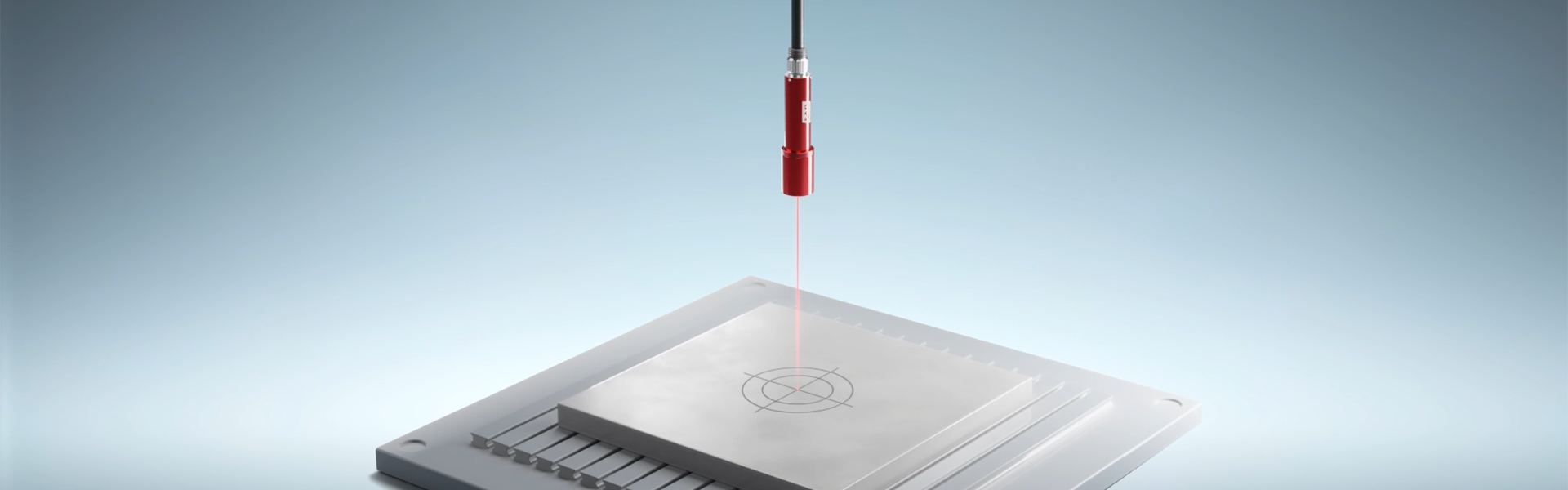

Play Video

LD Laser

Kennzahlen

0,1

mm/m Liniengeradheit

0

Länge in mm

0

Gewicht in Gramm

>0

Betriebsstunden

Eigenschaften der LD Laser

Klein und handlich

LD Laser eignen sich hervorragend für flexiblen Einsatz. In Verbindung mit einer Kugelkopf-Halterung und/oder einer Schiene lassen sich Projektionsabstand und -winkel schnell wechselnden Aufgaben anpassen.

Manuell fokussierbar

Stellen Sie die hellstmögliche Projektion von Linie, Punkt oder Kreuz mit geringstmöglicher Breite für Ihre Applikation ein. Ändern Sie den Fokus ohne Werkzeug, wenn Sie den Projektionsabstand wechseln.

Diverse Öffnungswinkel

Wählen Sie die passende Linienlänge für Ihre Anwendung. Erhalten Sie die maximale Helligkeit mit der niedrigstmöglichen Laserklasse. Erhöhen Sie die Sicherheit, indem Sie die Linie auf Ihren Arbeitsbereich begrenzen.

Konfigurationen

LD Linienlaser

Modell	Laserleistung	Linienlänge @80°	Laserklasse @80°	@40°	@30°	@20°	@10°
LAP 1 LDL	1 mW	bis zu 1 m	1	1	1	1	1
LAP 3 LDL	3 mW	bis zu 2 m	1	2	2	2	2
LAP 5 LDL	5 mW	bis zu 4 m	1	2	2	2	2M
LAP 10 LDL	10 mW	bis zu 6 m	1	2M	2M	2M	2M
LAP 15 LDL	15 mW	bis zu 10 m	2	2M	2M	2M	2M
LAP 30 LDL	30 mW	bis zu 20 m	2M	2M	2M	2M	2M

LD Kreuzlaser

Modell	Laserleistung	Laserklasse @62°	Laserklasse @38°
LAP 1 LDX	1 mW	1	1
LAP 3 LDX	3 mW	1	1
LAP 5 LDX	5 mW	2	1
LAP 10 LDX	10 mW	2M	2
LAP 15 LDX	15 mW	2M	2
LAP 30 LDX	30 mW	2M	2M

LD Punktlaser

Modell	Laserleistung	Laserklasse
LAP 1 LDP	1 mW	2
LAP 3 LDP	3 mW	3R
LAP 5 LDP	5 mW	3R
LAP 10 LDP	10 mW	3B
LAP 15 LDP	15 mW	3B
LAP 30 LDP	30 mW	3B

Technische Daten

Laserdaten

Lasertyp	Diode
Wellenlänge	635 nm
Laserfarbe	rot
Divergenz	0.5 mrad
Laserleistung	1 ... 30 mW

Anschlussdaten

Betriebsspannung	4 ... 6 VDC
Stromverbrauch	< 200 mA

Gehäusedaten

Schutzklasse	IP 54
Abmessungen	Länge 81 mm × ø 19 mm (vorne) / 15 mm (hinten)
Gewicht	40 g
Anschluss	M 8, 3-adrig
Einsatzbedingungen	-10 ... +40 °C, 35 ... 90 % rel. Feuchtigkeit (nicht kondensierend)
