XtrAlign HU Laser

Grüne oder rote Laser mit Spezialoptik für niedrige Einbauposition

Linienlaser mit asymmetrischer Optik

Kennzahlen
mm/m Liniengeradheit
0,1
mm/m Liniengeradheit
Schutzklasse
IP67
Schutzklasse
Stoßfestigkeit
IK10
Stoßfestigkeit
Betriebsstunden
>29950
Betriebsstunden

Eigenschaften der XtrAlign HU Laser

Niedrige Einbauhöhe

LAP XtrAlign HU Laser erzeugen eine gut sichtbare grüne Linie mit gleichmäßiger Helligkeitsverteilung. Durch ihre asymmetrische Optik sind sie besonders für eine niedrige Montageposition an einer Seite der Projektionsfläche geeignet.

Praktisch unkaputtbar

IK10 ist die höchste Schutzklasse gegen die Einwirkung von kinetischer Energie. XtrAlign HU Laser können den Aufprall eines frei fallenden 5 kg schweren Stahlhammers aushalten. 5 mal. Hart genug?

Staub- und wasserdicht

Sie brauchen Laser für den Einsatz in der Wüste oder Offshore ? Nehmen Sie einen Laser der LAP XtrAlign Familie. Die Schutzklasse ist IP67. Eine Einschränkung gibt es: den Laseraustritt müssen Sie sauber halten.

Konfigurationen

XtrAlign HU Linienlaser

HU-52 (grün)

Modelle Interne Laserleistung Linienlänge Laserklasse
LAP 1 HU-52 1 mW max. 1 m 1
LAP 3 HU-52 3 mW max. 2 m 1
LAP 5 HU-52 5 mW max. 4 m 1
LAP 10 HU-52 10 mW max. 6 m 1
LAP 15 HU-52 15 mW max. 10 m 1
LAP 30 HU-52 30 mW max. 15 m 2
LAP 40 HU-52 40 mW max. 20 m 2

HU-63 (rot)

Modelle Interne Laserleistung Linienlänge Laserklasse
LAP 1 HU-63 1 mW max. 1 m 1
LAP 3 HU-63 3 mW max. 2 m 1
LAP 5 HU-63 5 mW max. 4 m 1
LAP 10 HU-63 10 mW max. 6 m 1
LAP 15 HU-63 15 mW max. 10 m 1
LAP 30 HU-63 30 mW max. 15 m 2

Technische Daten

Laserdaten

Lasertyp Diode
Lebensdauer (MTTF) >30.000 h bei 25°C
Wellenlänge HU-52: 520 nm, HU-63: 638 nm
Strahlfarbe HU-52: grün, HU-63; rot
Divergenz 0,5 mrad
Interne Laserleistung HU-52: 1 ... 40 mW, HU-63: 1 ... 30 mW

Anschlussdaten

Betriebsspannung 12 ... 30 VDC
Stromverbrauch < 200 mA
Anschluss M 12, 4-adrig

Gehäusedaten

Schutzklasse IP 67
Stoßfestigkeit IK 10
Abmessungen Länge 153 mm × ø 30 mm (vorne) / 20 mm (hinten)
Gewicht 330 g
Einsatzbedingungen -10 ... +40 °C, 0 ... 90 % rel. Feuchtigkeit (nicht kondensierend)
Play Video

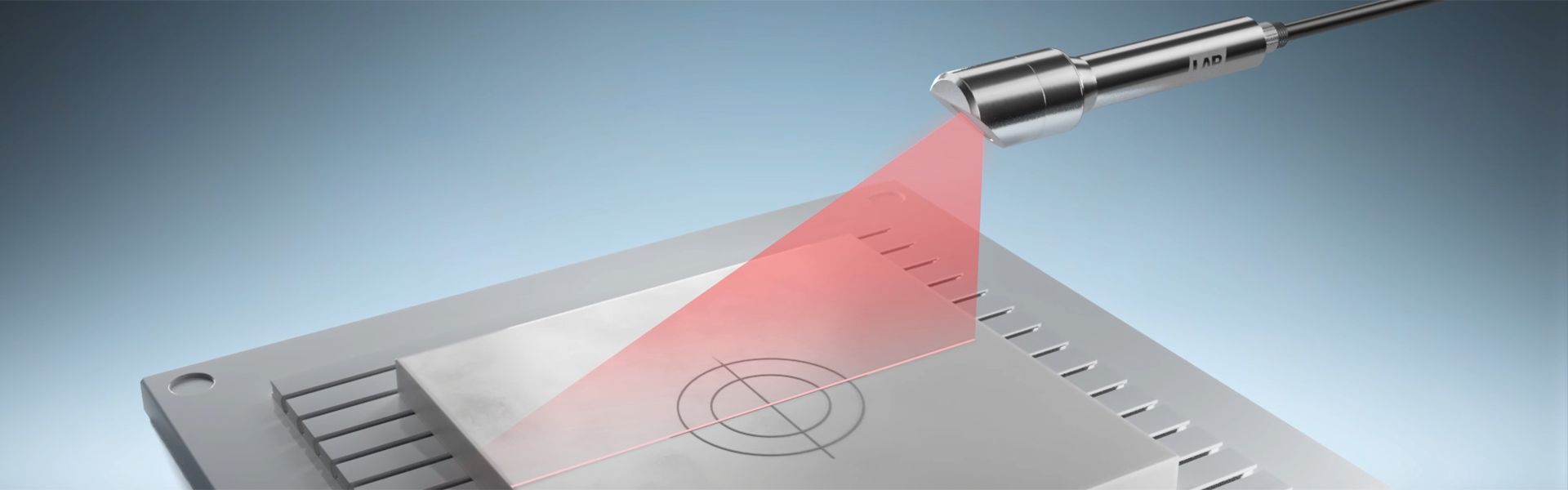

XtrAlign HU Laser

Play Video

XtrAlign Laser

Lernen Sie die Laser der XtrAlign Familie und ihre Leistungsmerkmale kennen:

Zubehör für XtrAlign HU Laser

Halterungen
B2-HD
B2-HD
B2-HD-K
B2-HD-K
B2-HD + BKK
B2-HD + BKK
B2-FD-J
B2-FD-J
B2-FD
B2-FD
B3-HD
B3-HD
B5-HD-F
B5-HD-F
B5-HD
B5-HD
Stromversorgung und Stecker
Winkelstecker 90° 24V
Winkelstecker 90° 24V
Netzteil für 24V Laser
Netzteil für 24V Laser
