Das zukunftsweisende Messsystem für die optische Konturerfassung und Oberflächenfehlerdetektion auf Langprodukten Ihres Stahlprofils

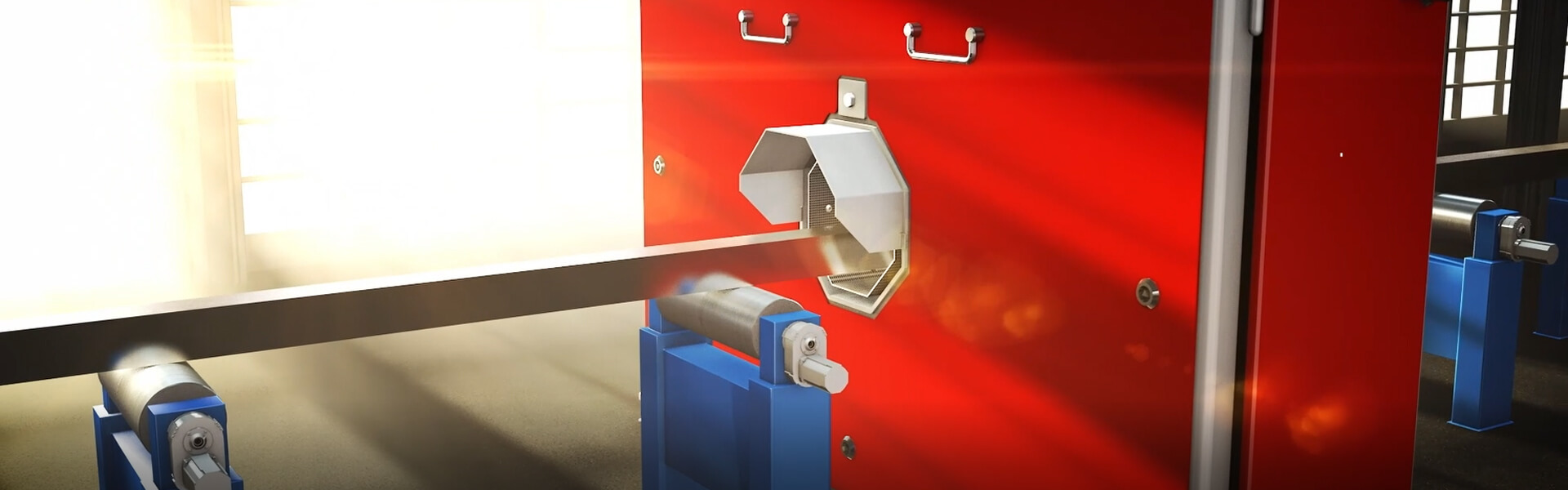

Der CONTOUR CHECK SHAPE hat sich beim Warmwalzen von Langprodukten seit der Markteinführung in vielen Werken bewährt und ist ein unentbehrlicher Bestandteil des Walzprozesses geworden. Es prüft heiße und kalte Stahlprofile mit Hilfe dreidimensionaler Oberflächenrekonstruktion. So erfasst es dimensionale Formabweichungen, Walzfehler und Oberflächenfehler wie Walznähte aus Kaliberüberfüllung, Riefen, Brandrissabdrücke, Walzenabdrücke und mehr.
Die Innovation besteht in den optimierten Lichtschnitt-Sensoren, die LAP mit eigener Lasertechnik und High-end Industriekameras konstruiert. Hierbei wird der Querschnitt von vier Kameras lückenlos beobachtet. In Längsrichtung wird das Messgut mit bis zu 2000Hz abgetastet. Die Kamera mit Highspeed-Bildaufnahme zeichnet die Laserlinie auf, während der oft noch glühende Stahl durch das Messfeld geführt wird.
Unabhängig von der Profilform (rund, rechteckig, ...) unterstützt der CONTOUR CHECK SHAPE Ihren Produktionsprozess und minimiert nachweislich den Ausschuss. Ein zusätzliches Feature ist die präzise Vermessung von Rippenstahl, wodurch Messwerte wie die Kontur des Kerns, Rippenhöhe und das Metergewicht exakt berechnet werden.
Software SMART CORE PRO
Die Software bietet die einzigartige Funktionalität, ein rotierendes und vibrierendes Rundprofil virtuell in Ausrichtung der Walzanlage zu drehen, um den realen Walzfehler direkt zu messen. Zudem können Sie die Benutzeroberfläche individuell konfigurieren. Erfahren Sie mehr!
Technische Daten
| CC SHAPE 50 | CC SHAPE 100 | CC SHAPE 150 | CC SHAPE 250 | CC SHAPE 500 | |
| Messbereich | 50 mm | 100 mm | 150 mm | 250 mm | 500 mm |
| Genauigkeit (Richtigkeit) | ± 0,015 mm | ±0,025 mm | ±0,040 mm | ±0,065 mm | ±0,100 mm |
| Wiederholbarkeit (Präzision) | 0,003 mm | 0,006 mm | 0,009 mm | 0,015 mm | 0,030 mm |
| Anzahl Kameras | 4 | 4 | 4 | 4 | 4 |
| Rahmenbreite | 1270 mm | 1270 mm | 1470 mm | 1770 mm | 2400 mm |
| Rahmenhöhe | 1280 mm | 1480 mm | 1680 mm | 2170 mm | 2590 mm |
| Rahmentiefe | 370 mm | 470 mm | 550 mm | 640 mm | 745 mm |
| Passlinienhöhe | 450 mm | 540 mm | 640 mm | 780 mm | 890 mm |
| Rahmengewicht | 355 kg | 435 kg | 585 kg | 895 kg | 1370 kg |
| Positioniersystem | Ja | Ja | Ja | Ja | Ja |
| Luftspülung | Ja | Ja | Ja | Ja | Ja |
| Luft- und Wasserkühlung | Ja | Ja | Ja | Ja | Ja |
| Pyrometer | Optional | Optional | Optional | Optional | Optional |
