XtrAlign HD Laser

Robustes Schutzgehäuse mit roten Laserlinien, Punkten und Kreuzen

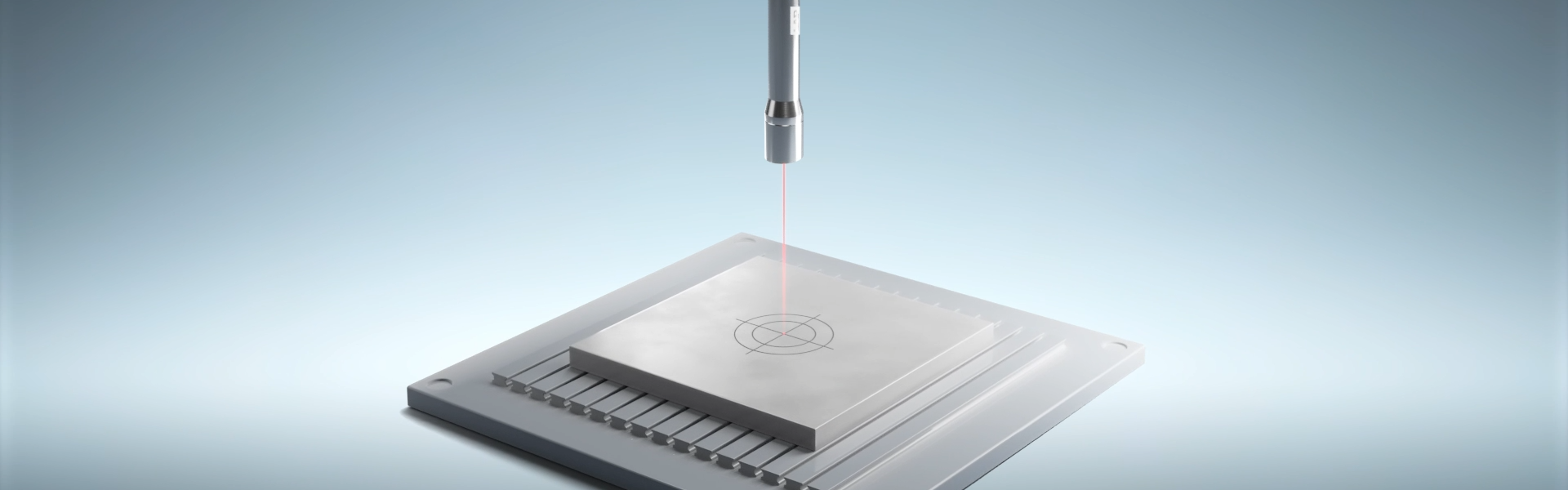

Xtra flexible Laser zum Positionieren

Play Video

XtrAlign HD laser

Kennzahlen
mm/m Liniengeradheit
0,1
mm/m Liniengeradheit
Schutzklasse
IP67
Schutzklasse
Stoßfestigkeit
IK10
Stoßfestigkeit
Betriebsstunden
>0
Betriebsstunden

Eigenschaften der XtrAlign HD Laser

Staub- und wasserdicht

Sie brauchen Laser für den Einsatz in der Wüste oder Offshore ? Nehmen Sie einen Laser der LAP XtrAlign Familie. Die Schutzklasse ist IP67. Eine Einschränkung gibt es: den Laseraustritt müssen Sie sauber halten.

Praktisch unkaputtbar

IK10 ist die höchste Schutzklasse gegen die Einwirkung von kinetischer Energie. XtrAlign HD Laser können den Aufprall eines frei fallenden 5 kg schweren Stahlhammers aushalten. 5 mal. Hart genug?

Manuell fokussierbar

Stellen Sie die hellstmögliche Projektion von Linie, Punkt oder Kreuz mit geringstmöglicher Breite für Ihre Applikation ein. Ändern Sie den Fokus ohne Werkzeug, wenn Sie den Projektionsabstand wechseln.

Diverse Öffnungswinkel

Wählen Sie die passende Linienlänge für Ihre Anwendung. Erhalten Sie die maximale Helligkeit mit der niedrigstmöglichen Laserklasse. Erhöhen Sie die Sicherheit, indem Sie die Linie auf Ihren Arbeitsbereich begrenzen.

Konfigurationen

XtrAlign HD Linienlaser

Modell Laserleistung Linienlänge @80° Laserklasse @80° @40° @30° @20° @10°
LAP 1 HDL 1 mW bis zu 1 m 1 1 1 1 1
LAP 3 HDL 3 mW bis zu 2 m 1 1 2 2 2
LAP 5 HDL 5 mW bis zu 4 m 1 2 2 2 2
LAP 10 HDL 10 mW bis zu 6 m 2 2M 2M 2M 2M
LAP 15 HDL 15 mW bis zu 10 m 2 2M 2M 2M 2M
LAP 30 HDL 30 mW bis zu 20 m 2M 3R 3R 2M 3R

XtrAlign HD Kreuzlaser

Modell Laserleistung Laserklasse @62° Laserklasse @38°
LAP 1 HDX 1 mW 1 1
LAP 3 HDX 3 mW 1 1
LAP 5 HDX 5 mW 2 1
LAP 10 HDX 10 mW 2M 2
LAP 15 HDX 15 mW 2M 2
LAP 30 HDX 30 mW 2M 2M

XtrAlign HD Punktlaser

Modell Laserleistung Laserklasse
LAP 1 HDP 1 mW 2
LAP 3 HDP 3 mW 3R
LAP 5 HDP 5 mW 3R
LAP 10 HDP 10 mW 3B
LAP 15 HDP 15 mW 3B
LAP 30 HDP 30 mW 3B

Technische Daten

Laserdaten

Lasertyp Diode
Wellenlänge 635 nm
Laserfarbe rot
Divergenz 0,5 mrad
Laserleistung 1 ... 30 mW

Anschlussdaten

Betriebsspannung Gleichstrom 12 ... 30 VDC
Betriebsspannung Wechselstrom 15 ... 20 VAC
Stromverbrauch < 200 mA
Anschluss M 12, 4-adrig

Gehäusedaten

Schutzklasse IP 67
Stoßfestigkeit IK 10
Abmessungen Länge 140 mm × ø 25 mm (vorne) / 20 mm (hinten)
Gewicht 220 g
Einsatzbedingungen -10 ... +40 °C, 35 ... 90 % rel. Feuchtigkeit (nicht kondensierend)
Play Video

XtrAlign Laser Familie

Lernen Sie die Laser der XtrAlign Familie und ihre Leistungsmerkmale kennen:

Zubehör für XtrAlign HD Laser

Halterungen
B2-HD
B2-HD
B2-HD-K
B2-HD-K
B2-HD + BKK
B2-HD + BKK
B2-FD-J
B2-FD-J
B2-FD
B2-FD
B3-HD
B3-HD
B5-HD-F
B5-HD-F
B5-HD
B5-HD
Stromversorgung und Stecker
Winkelstecker 90° 24V
Winkelstecker 90° 24V
Netzteil für 24V Laser
Netzteil für 24V Laser
