Laserprojektionssysteme für Umrisse und Markierungen basierend auf CAD-Daten

Laserprojektoren mit grüner, roter oder mehrfarbiger Projektion, Steuerungssoftware sowie Unterstützung mit Infrarotblitz und -kamera

Laserprojektoren für maßstabsgetreue Positionierung

Eigenschaften von Laserprojektionssystemen

Schnell

Nach dem Laden der Projektionsdatei können Sie mit der Arbeit beginnen.

Sauber

Kein Staub, Fett oder andere Rückstände werden auf Ihr Werkstück übertragen.

Schonend

Es entstehen keine Kratzer oder Abnutzungserscheinungen auf Ihrer Oberfläche.

Einfach

Die Lagerung oder Verwaltung von Werkzeugen oder Hilfsmitteln entfällt.

Flexibel

Für Änderungen sind nur Aktualisierungen der Projektionsdateien erforderlich.

Digital

Der erste nicht-digitale Arbeitsschritt besteht darin, ein Objekt innerhalb der angezeigten Umrisse zu platzieren.

Informationen zu Laserprojektionssystemen

Welche Faktoren beeinflussen die Projektion ?

Wie beeinflusst Umgebungslicht die Sichtbarkeit ?

Wie beeinflussen Material- Und Oberflächenstruktur die Sichtbarkeit ?

Welche Laserfarbe ist am besten sichtbar ?

Wie groß ist der maximale Projektionsbereich ?

Welcher Bereich kann von einem Laserprojektor abgedeckt werden ?

Montagehöhe (senkrecht) Quadratische Projektionsfläche
1,5 m (min) 2,55×2,55 m² ≈ 6,5 m²
2 m 3,4×3,4 m² ≈ 11,6 m²
3 m 5,1×5,1 m² ≈ 26 m²
4 m 6,8×6,8 m² ≈ 46 m²
6 m 10,2×10,2 m² ≈ 104 m²
8 m 13,6×13,6 m² ≈ 185 m²
11,5 m (max) 19,6×19,6 m² ≈ 382 m²

Warum flackern Linien ?

Wie oft müssen Sie das System kalibrieren ?

Was passiert, wenn der Projektor oder der Arbeitsplatz bewegt werden sollen ?

Welche Dateiformate können projiziert werden ?

Wie passt sich die Laserprojektion an verschiedene 2D- Und 3D-Oberflächen an ?

Wie kann ich Laserprojektion zur Qualitätskontrolle verwenden ?

Lasersicherheit !

Kennzahlen
Systeme im Einsatz
0
Systeme im Einsatz
Projektoren für die Luft- und Raumfahrtindustrie
0
Projektoren für die Luft- und Raumfahrtindustrie
Projektoren für Windenergie
0
Projektoren für Windenergie
Projektoren für die Holzindustrie
0
Projektoren für die Holzindustrie

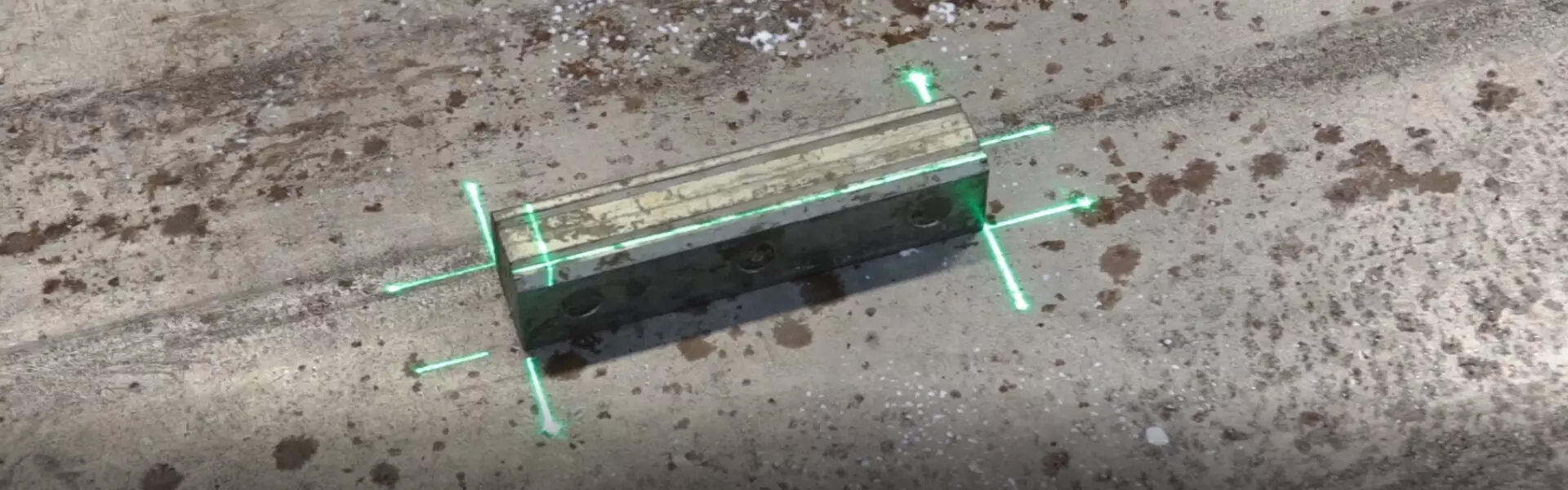

Laserprojektionssystem Video

Systemkomponenten von Laser-Projektionssystemen

Laserprojektoren

Laserprojektoren

Laserprojektoren sind die Hardware, die die Laserfiguren projiziert. Sie können in unterschiedlichen Entfernungen zum Werkstück montiert und entsprechend fokussiert werden.

Software

Software

Projektionssoftware mit Versionen für unterschiedlich konfigurierte Arbeitsplätze. Weiterhin gibt es eine API, verschiedene CAD-Schnittstellen und Branchenlösungen.

IR-Blitz und Kamera

IR-Blitz und Kamera

System aus IR-Ringblitz und Kamera. In Kombination mit den Projektoren werden Reflektortargets erkannt und automatisch eingemessen.

Zubehör

Zubehör

Zum Aufbau eines Projektionssystems benötigen Sie weiterhin einen PC für die Software, Stromversorgung und Datenleitungen, Befestigungsmaterial und Reflektor-Targets. LAP liefert Komponenten oder schlüsselfertige Lösungen.
