PRO-SOFT 5

Software für die Projektion von Umrissen mit CAD-PRO Laserprojektoren

Die anwenderfreundliche Bediensoftware PRO-SOFT 5 dient der Projektion von Umrissen und Markierungen mittels der CAD-PRO Laserprojektoren.

PRO-SOFT 5 Laser-Projektionssoftware

PRO-SOFT 5 ist die anwenderfreundliche Bediensoftware für Ihr Laserprojektionssystem. Die grafische Gestaltung im Stil des aktuellen WINDOWS© 10 erleichtert den Einstieg und die Benutzung im Alltag. Zusätzlich gibt es Möglichkeiten zur individuellen Konfiguration und Skalierung der Nutzeroberfläche und ihrer Elemente. Die am häufigsten genutzten Funktionen sind stets gut sichtbar, nur gelegentlich benötigte Einstellungen sind in Untermenüs zu finden. So ist der alltägliche Arbeitsbereich auf das Wichtigste fokussiert – so wenig wie möglich, so viel wie nötig.

Eigenschaften der PRO-SOFT 5 Laser-Projektionssoftware

Flexibler Datenimport

PRO-SOFT kann alle üblichen branchentypischen Datenformate der jeweiligen Industrie verarbeiten, von lpd, ply, dxf über IGES bis hin zu Importmodulen für STEP und Catia.

Praktischer Editor

Mit dem integrierten Editor lassen sich Texte oder Icons in den Projektionsablauf einbauen und anzeigen. Mehrfarbig projizierende Geräte können z. B. rote Warnungen oder gelbe Hinweise mit grünen Daten kombinieren.

Integrierte Hilfe

Die kontextsensitive Hilfe bietet eine Kurzinfo und eine Verlinkung zum passenden Thema der Bedienungsanleitung.

Bedienung über projiziertes Lasermenü

Einige wichtige Funktionen, die bisher nicht über die Fernbedienung genutzt werden konnten, sind jetzt als Lasermenü direkt auf der Arbeitsfläche bedienbar. Das spart den Weg zum PC.

Barcode Integration

Zur schnellen Eingabe von Daten in Eingabefelder der Software kann ein Barcode-Leser verwendet werden. Mögliche Inhalte sind die Nutzer-ID, die Auftragsnummer oder der Code des anzuzeigenden Objektes.

Umschaltung zwischen metrisch und imperial

Die Software kann mit metrischen oder imperialen Maßen betrieben werden. Die Umschaltung ist im laufenden Betrieb möglich.

Varianten der Laser-Projektionssoftware

Eigenschaft	PRO-SOFT 5 TP	PRO-SOFT 5 UT	PRO-SOFT 5 ST	PRO-SOFT 5 MT
Kontextsensitive Hilfe	+	+	+	+
Nutzerverwaltung	+	+	+	+
Umschaltbar metrisch/imperial	+	+	+	+
Editor zur Darstellung von Text und Icons	+	+	+	+
Hellere Darstellung ausgewählter Bereiche	+	+	+	+
Load Balancing	+	+	+	+
Unterstützung von Barcodelesegeräten	+	+	+	+
Logfiles und Statusberichte	+	+	+	+
Bedienung über ein projiziertes Menü	+	+	+	+
Anzeige des Objektnamens	+	+	+	+
Gummiband Digitalisierung	+
Manuelle Änderung der z-Koordinate	+	+
Manuelle Änderung der y-Koordinate		+
Kompatibel mit Unitechnik Format		+
Automatisches Nachladen von aktualisierten Dateien			+	+
Automatische Kontrolle der Reflektorpositionen			+	+
Vorschau aus 6 Blickwinkeln und Isometrisch			+	+
Client-Server Architektur				+
Multitasking				+

PRO-SOFT 5 TP

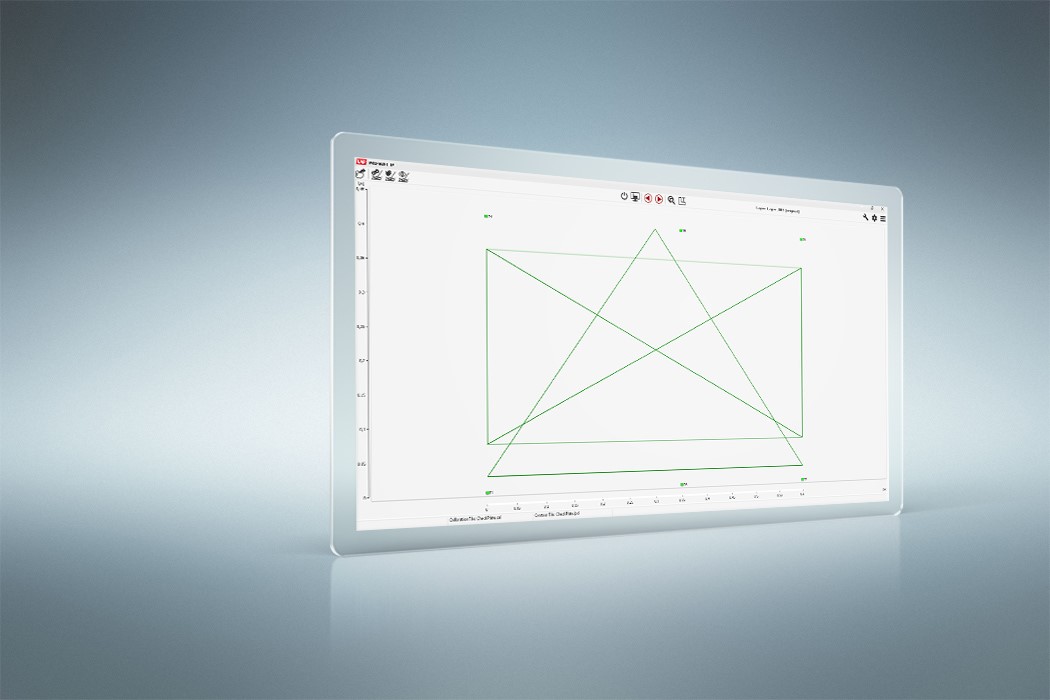

PRO-SOFT TP ist die Standardsoftware für alle Arbeiten, die auf Basis einer ebenen Fläche erfolgen, und Änderungen in der Höhenkoordinate erfordern. Die Höhe der Projektion (z-Koordinate) kann manuell geändert werden. Für regelmäßig vorkommende Höhen können auf einfache Art eigene Schaltflächen in der Leiste der Bedienelemente angelegt werden.

Die Standardsoftware PRO-SOFT 5 TP projiziert auf ebene Flächen und ist für Änderungen in der Höhenkoordinate geeignet.

PRO-SOFT 5 UT

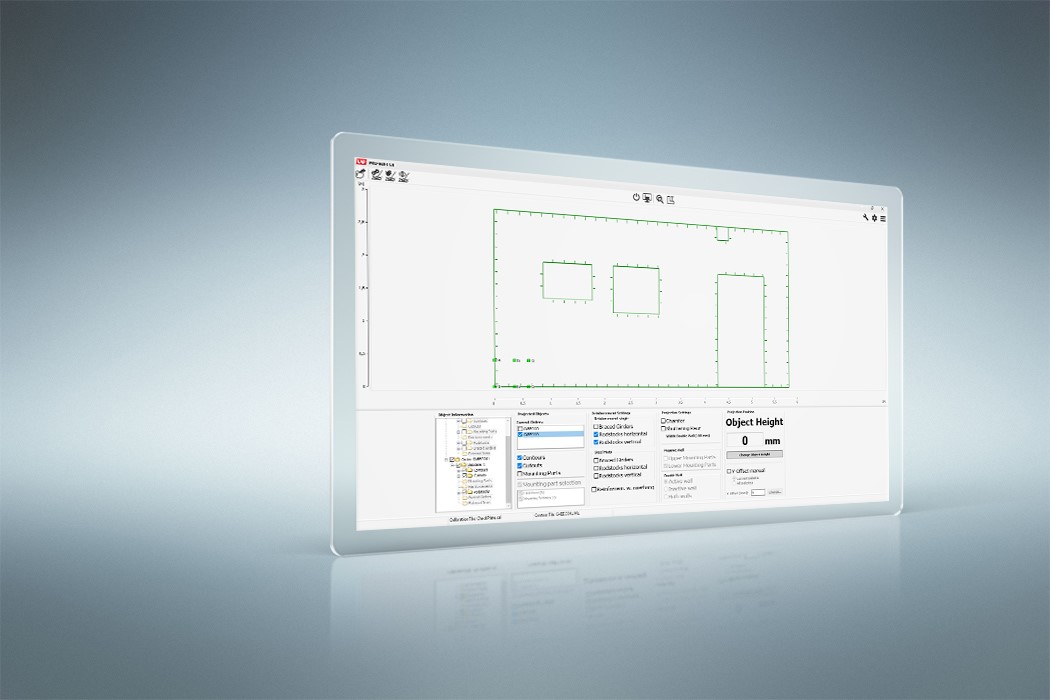

Diese Softwarevariante wurde speziell für die Betonfertigteil-Industrie modifiziert. Sie ist in der Lage, Unitechnik-Daten zu importieren und darzustellen. PRO-SOFT 5 UT unterstützt die Produktion von Massivwänden und Doppelwand- Elementen (zweischalig). Auch die Positionen von Bewehrungen können projiziert werden.

Die PRO-SOFT 5 UT ist speziell für die Betonfertigteil-Industrie modifiziert worden. Besonders bei der Produktion von Massivwänden und zweischaligen Doppelwänden ist sie geeignet.

PRO-SOFT 5 UT - Betonindustrie — Die PRO-SOFT 5 UT ist speziell für die Betonfertigteil-Industrie modifiziert worden. Besonders bei der Produktion von Massivwänden und zweischaligen Doppelwänden ist sie geeignet.

PRO-SOFT 5 ST

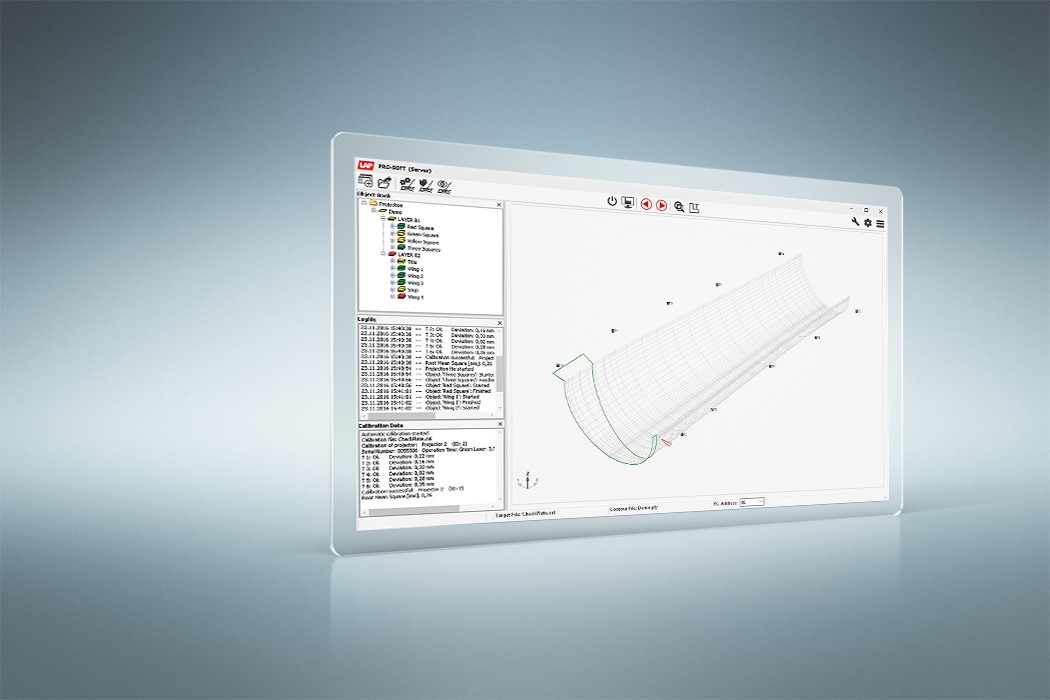

Für Projektion auf 3D-Oberflächen ist PRO-SOFT ST die richtige Wahl. In der Singletasking-Variante können komplexe Arbeitsplätze mit bis zu 16 Projektoren genutzt werden. Erweiterungen für mehr Projektoren sind möglich. Bei stark verwinkelten oder gewölbten Bauteilen können Projektoren auch gegenüberliegend, über Kreuz oder um 90° zueinander versetzt genutzt werden.

Die PRO-SOFT 5 ST ermöglicht dem CAD-PRO auf dreidimensionale Oberflächen zu projizieren. An komplexen Arbeitsplätzen können bis zu 16 Projektoren genutzt werden.

PRO-SOFT 5 MT

Sollen mehrere unabhängige Arbeitsplätze von einem Rechner aus betrieben werden, so ist die multitaskingfähige PRO-SOFT 5 MT erforderlich. LAP bietet als einzige Firma Projektionssoftware mit einer Client-Server-Architektur an. Es können mehrere Instanzen der Software auf einem Rechner gestartet oder als Clients angebunden werden. Clients können weitere PCs, Tablet-PCs oder Handhelds sein, die Anbindung über WLAN ist möglich. Jeder Client kann wiederum mehrere Instanzen der Software starten.

Die multitaskingfähige PRO-SOFT 5 MT besitzt eine Client-Server-Architektur, wodurch Sie mehrere unabhängige Arbeitsplätze von einem Rechner aus betreiben können.

Typische Einsatzbereiche

Luft- und Raumfahrt

Laserprojektionssysteme zum Ausrichten und Positionieren bei der Herstellung von Luft- und Raumfahrzeugen

Composite Industrie

Laserprojektionssysteme für Unternehmen, die sich auf die Herstellung von Bauteilen aus Verbundwerkstoffen spezialisiert haben.

Laserprojektoren für die Rotorblattfertigung

Laserprojektionssysteme für das präzise Positionieren und Ausrichten von glasfaserverstärkten Composite-Lagen und Formteilen für die Fertigung von Windrotorblättern

Betonfertigteile

Laserprojektionssysteme für das Belegen von Umlaufpaletten oder stationären Fertigungstischen und -bahnen für die Produktion von Betonfertigteilen

Holzindustrie

Positionierlaser und Laserprojektionssysteme zum Ausrichten und Positionieren für die gesamte Prozesskette der holzbearbeitenden Industrie

Herstellung von Fertighauselementen aus Holz

Verwenden Sie Laserprojektionssysteme für die Produktion von Fertighäusern aus Holzelementen.

Werkerführung

Laserbasierte Assistenzsysteme von LAP unterstützen Werker visuell bei der korrekten Ausführung komplexer Montageprozesse.

Montage-Assistenz für die Schaltschrankfertigung

Unser Laser-Assistenzsystem für die effiziente Fertigung und Montage von Klemmenkästen, Kompakt- und Standschränken. Für das präzise Positionieren von Kabelkanälen, Klemmleisten und elektrischen Komponenten sowie das Anzeigen von Verdrahtungsrouten.
