DORADOnova MR3T

Fernjustierbare, verfahrbare Laserbrücke für die Patientenpositionierung in einer MRT-Umgebung

Kennzahlen
mm Projektionspräzision
±0,5
mm Projektionspräzision
mm Linienbreite
<0,5
mm Linienbreite
Laserfarben
0
Laserfarben
mm Verfahrweg
0
mm Verfahrweg

DORADOnova MR3T unterstützt Ihren (MR-only) Workflow

Play Video

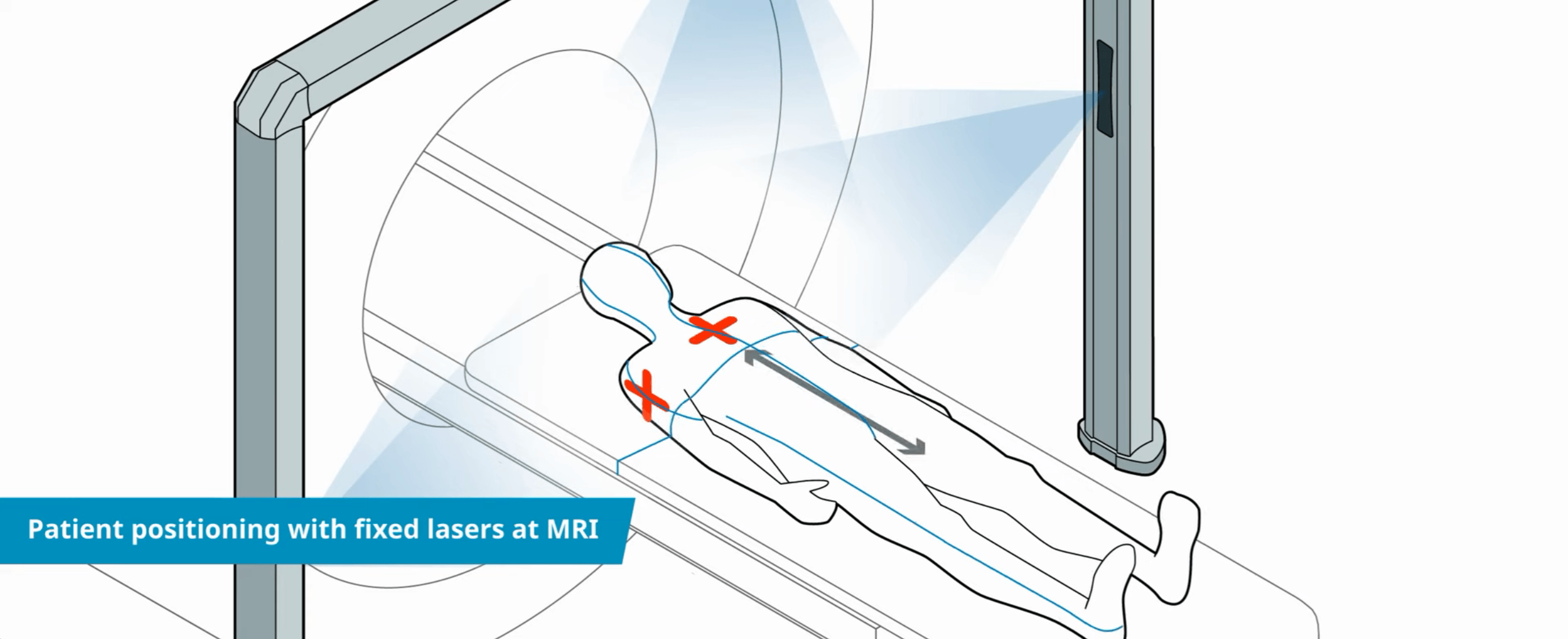

MR-only Markierung mit DORADOnova MR3T

Eigenschaften

Einfach einstellbar

Mit der Fernbedienung können alle Laser auf einfache Weise ausgewählt und in allen Freiheitsgraden (parallele Verschiebung, Neigung, Rotation und Fokussierung) feinjustiert werden.

Gleichbleibend präzise

Die Positioniergenauigkeit von ± 0,1 mm und die Projektionspräzision von ± 0,5 mm bei einer Entfernung von 4 m werden bei der Produktion für jede Schiene gemessen. Die Messdaten werden mit dem System geliefert.

MR-zertifiziert

DORADOnova MR3T ist weltweit das einzige unabhängig getestete und zertifizierte Lasersystem mit verfahrbaren Lasern für den MR-Betrieb bis zu 3 Tesla.

Komfortable Lasersteuerung

Schnelle und präzise Bedienung aufgrund eines hochauflösenden kapazitiven Touchscreens, der direkt am DORADOnova MR3T montiert ist. Dies verringert die Entfernungen und ermöglicht eine bessere Interaktion mit den Patienten.

Passt in Ihren Workflow

Abhängig von Ihrem Workflow können Sie zwischen einer beweglichen Sagittalebene, oder einer beweglichen Sagittal- und Coronalebene zur Positionierung und Markierung des Patienten wählen.

Zuverlässig

Das failsafe System prüft die Positionierung der Lasermodule durch zwei technisch unabhängige Verfahren, bevor die Laser angeschaltet werden.

Anwendungsbeispiele

Technische Daten

Abmessungen (individuell) Breite: 2594-5000 x 2300-2800 mm Höhe: 102.1–196.9 × 90.6–110.2″
Gewicht ca. 100 kg
Laserfarben (typische Wellenlänge) rot (638 nm), grün (520 nm), blau (450 nm)
Laserklasse 2
Laserjustierung fernbedienbar
Linienbreite bis 4 m Abstand < 0,5 mm (blau), < 1 mm (rot, grün)
Linienlänge bei 3 m Abstand > 3 m
Positioniergenauigkeit +/- 0,1 mm
Projektionspräzision +/- 0,5 mm at a projection distance of 4 m
Verfahrweg 700 mm
Verfahrgeschwindigkeit bis zu 200 mm/s
Stromversorgung 100 … 240 V AC, 50 … 60 Hz
Lieferumfang Lasersystem, CARINAnav Lasersteuerung, Fernbedienung, Kabelset

Q&A

Wie lang ist die Laserlinie?

Die Länge der Laserlinie entspricht der Entfernung zwischen Laserquelle und Patient. Daher beträgt die Länge der Laserlinie bei einem Abstand von einem Meter nur einen Meter, bei einem Abstand von vier Metern dagegen vier Meter.

Wie kann LAP Projektionspräzision sicherstellen?

Die Projektionspräzision wird von der Geradheit der Schiene und der Temperatur beeinflusst. Während der Produktion wird die Projektionsgenauigkeit jeder Schiene zweimal geprüft und im Lieferbericht (Delivery Report) dokumentiert. Liegt sie außerhalb des Toleranzbereichs, wird die Schiene nicht verwendet. Nur Lasergeräte, die die strengen Prüfungen bestehen, werden verwendet.

Welche Farbe soll ich wählen?

Lange Zeit war Rot die technisch einzig mögliche Farbe. Heute werden neben Rot auch die Laserfarben Grün und Blau angeboten. Das menschliche Auge nimmt eine grüne Linie schärfer wahr als eine rote und eine blaue Linie schärfer als eine grüne.  Ein weiterer Aspekt, den Sie berücksichtigen sollten, ist die Hautfarbe Ihrer Patienten. Nach 20 Jahren Erfahrung lässt sich sagen, dass die grüne Laserfarbe insgesamt die beliebteste ist.

Weitere Quellen

Erfahren Sie im Bericht der AAPM Radiation Therapy Committee Task Group No. 284, wie Laser für MR-only-Arbeitsabläufe und die Qualitätssicherung bei MRT eingesetzt werden.

Dieses Webinar thematisiert wie der Einsatz von Lasern am MRT im Rahmen der Strahlentherapie den Unterschied bei der Patientenausrichtung macht. Erfahren Sie mehr über Workflows in Verbindung mit MR- und MRT-Lösungen von LAP.
