SERVOLASER XPERT

System mit feststehenden und gesteuert verfahrbaren Laserlinien

KENNZAHLEN
Systeme im Einsatz
0
Systeme im Einsatz
mm maximaler Verfahrweg
600
mm maximaler Verfahrweg
mm/s maximale Verfahrgeschwindigkeit
0
mm/s maximale Verfahrgeschwindigkeit
Betriebsstunden
>0
Betriebsstunden

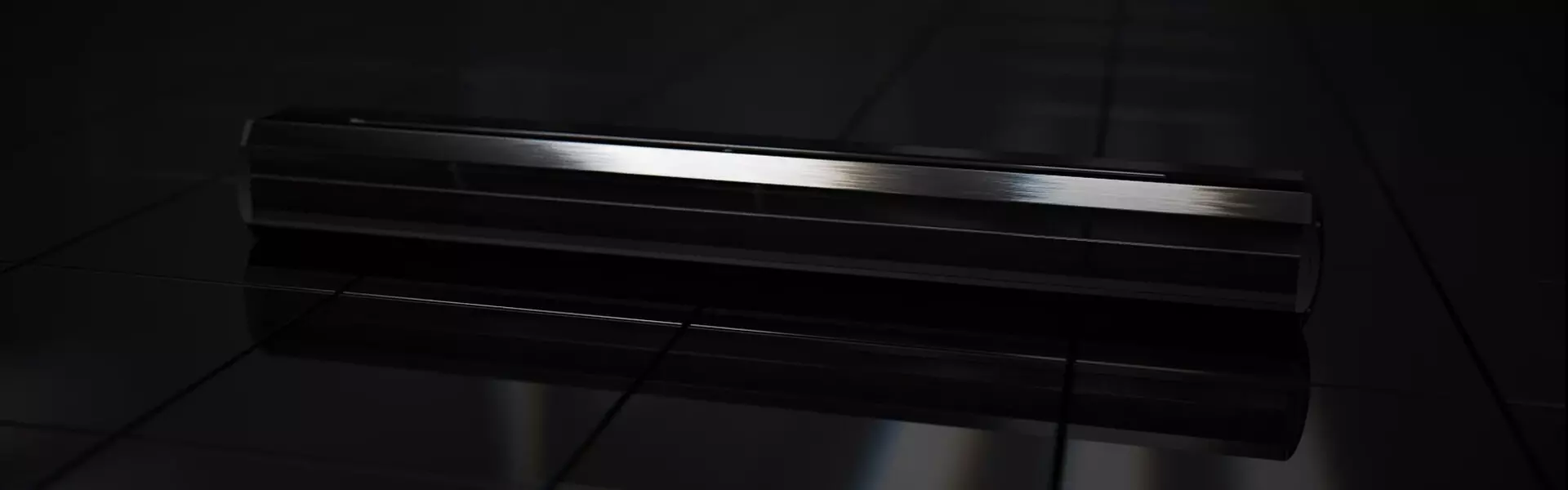

SERVOLASER Xpert: PRÄZISE, SCHNELL, HELL

SERVOLASER Xpert

EIGENSCHAFTEN DES SERVOLASER XPERT

MEHR FARBEN

Module für feststehende und verfahrbare Laser in Rot, Grün und Blau frei kombinierbar

MEHR LEISTUNG

Lasermodule mit bis zu 40 mW Leistung machen die Linien auch auf matten oder schwarzen Oberflächen gut sichtbar.

MEHR PRÄZISION

Projektionsgenauigkeiten ab ± 0,2 mm

MEHR GESCHWINDIGKEIT

Verfahrgeschwindigkeit der Module bis zu 1000 mm/s

MEHR KOMMUNIKATION

EtherNet/IP™(standard), PROFIBUS, PROFINET, MODBUS/TCP ...

MEHR MÖGLICHKEITEN

Verfahrwege bis zu 2600 mm, zwei Systeme kombinierbar mit bis zu vier verfahrbaren Lasern

VERFAHRMÖGLICHKEITEN

FULL RANGE

FULL RANGE

Ein Lasermodul verfährt über die gesamte Länge.

MAX RANGE

MAX RANGE

Zwei Lasermodule verfahren über die gesamte Länge, am gegenüberliegenden Anschlag ist der Verfahrweg jeweils um die Breite des zweiten Moduls reduziert.

SYMMETRISCH

SYMMETRISCH

Zwei Lasermodule verfahren synchron zur Mitte der Schiene.

VERFAHRWEGE

TECHNISCHE DATEN

LASERDATEN

Anzahl Module* 1 oder 2 verfahrbare Laser, optional ein zusätzlicher feststehender Mittenlaser
Wellenlänge und Farbe* 635 nm (rot), 520 nm (grün), 450 nm (blau)
MTTF rot, grün: > 30.000 h bei 25°C
Laserleistung 1 ... 40 mW (dimmbar)
Öffnungswinkel rot, grün: 90°, blau: 70°
Linienbreite 0,2 ... 0,6 mm (FWHM) bei 1 ... 4 m Fokusabstand
* Laserfarben der Module sind frei wähl- und kombinierbar

GEHÄUSEDATEN

Positioniergeschwindigkeit bis zu 1000 mm/s
Projektionsgenauigkeit ±0,16 ... ±0,5 mm
Schutzklasse IP 54
Betriebstemperatur 0 ... 40°C
Spannungsversorgung 24 VDC
Schnittstelle Ethernet/IP, MODBUS TCP, Profibus DP

MODELL, VERFAHRWEG, ABMAßE

Modell Verfahrweg Abmaße [L×B×H]
XS 600 1000×180×190 mm
S 1000 1400×160×190 mm
M 1200 1600×180×190 mm
L 1600 2000×180×190 mm
XL 1900 2300×180×190 mm
XXL 2100 2500×180×190 mm
XXXL 2600 3000×180×190 mm
