THICKNESS CHECK CALIX

Der CALIX - unsere Lösung zur berührungsfreien Dickenmessung von Flachprodukten

Kennzahlen

Millimeter Messtiefe

±0μm

Genauigkeit

Jahre bei Kunden im Einsatz

Laserklasse

Play Video

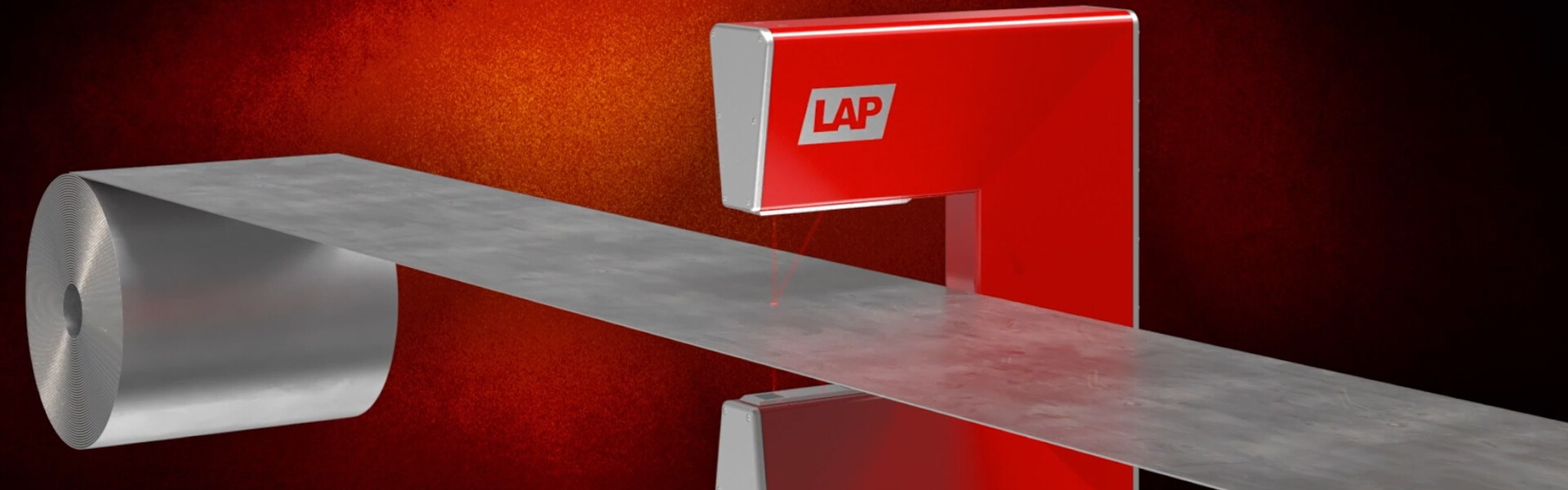

CALIX - für die berührungsfreie Dickenmessung von Flachprodukten

Erfahren Sie mehr über die Eigenschaften des CALIX.

Ihr Qualitätsgarant für die Dickenmessung von Blech und Bandstahl

Für die Herstellung eines perfekten Kaltbandes sind viele Faktoren maßgeblich. Unsere Messrahmen überprüfen die Dicke des Metallbandes oder Bleches. Frei von radioaktiver Strahlung werden im Kaltbandbereich Lasersensoren eingesetzt, die in der Regel bei Laserklasse 2 keine Schutzmaßnahmen erfordern.

Die Installation unserer Messsysteme ist für unsere Kunden schnell und unkompliziert. Der CALIX wird mit seinem C-förmigen Rahmen quer zum Materialfluss in die Linie integriert. Unsere Lösungen ohne und mit Traversierung ermitteln alle wichtigen Parameter zur Qualitätssicherung wie Banddicke, Kantendicke, Keil oder Bombierung und messen das komplette Dickenprofil. Somit haben Sie volle Prozesskontrolle in der laufenden Produktion.

Eigenschaften des CALIX

Inline Kalibrierung

Das Messsystem ist in der Lage während der Produktion eine Kalibrierung durchzuführen, um das gewünschte Messergebnis zu gewährleisten.

Hohe Genauigkeit

LAPs CALIX erzielt eine führende Genauigkeit im Markt bei vergleichbaren Messbereichen.

Temperaturunabhängig

Das LAP Messsystem kann in rauen Umgebungen mit Materialtemperaturen von bis zu 200°C eingesetzt werden.

2 Versionen

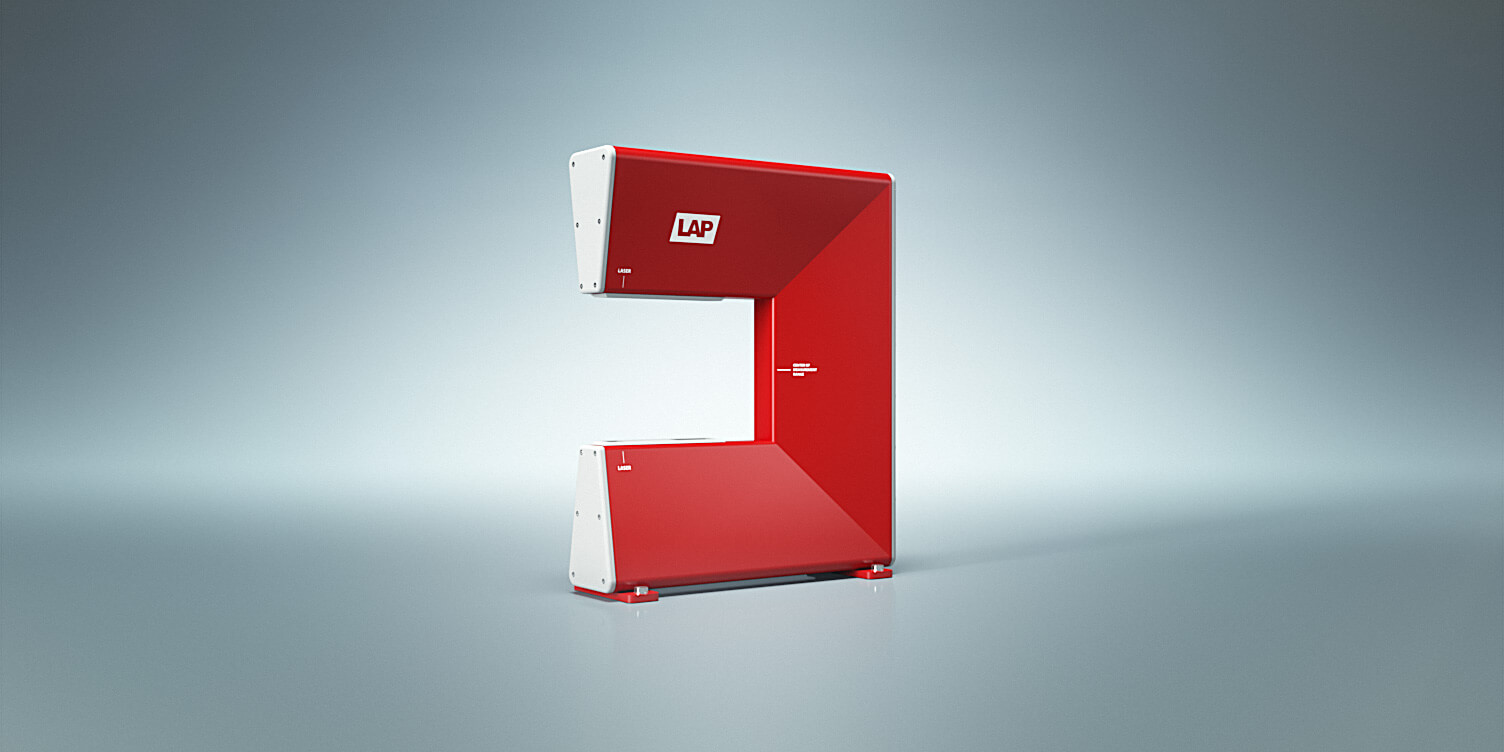

CALIX S

Der CALIX S eignet sich mit seinem kompakten Messrahmen speziell für Randmessungen am Band und für schmale Bänder. Durch seine platzsparende Konstruktion ist der CALIX S eine ideale Ergänzung an
allen Prozesslinien im Kaltbandbereich.

CALIX XL

Für Messungen in der Mitte des Materials oder über die gesamte Materialbreite, die automatisch mit großen Verfahrwegen verbunden sind, bietet der LAP CALIX XL mit seiner traversierenden Dickenmessung
die passende Lösung.

THICKNESS CHECK Software

Der Lasersensor überträgt bis zu 4000 Messwerte pro Sekunde an die Software. Sie erhalten eine detaillierte Auswertung mit allen gemessenen Minimal-, Maximal- und Durchschnittswerten. Zusätzlich werden die Standardabweichung sowie die Cp und Cpk-Werte berechnet.

Technische Daten

	CALIX S	CALIX XL
Messbereich [mm]	30 mm	30 mm
Genauigkeit (Richtigkeit) [µm]	±2,5	±2,0
Wiederholgenauigkeit (Präzision) [µm]	0,35	0,35
Auflösung [µm]	0,5	0,5
Gabeltiefe / -höhe [mm]	297 / 201	1300 / 200
Messtiefe [mm]	256	1090
Passhöhe [mm]	316	390
Rahmenmaße [H × W × T] [mm]	140 x 623 x 514	207 x 800 x 1645
Rahmengewicht [kg]	20	220
Lasertyp	rote Diode	rote Diode
Verfügbare Laserklassen	2 / 3B	2 / 3B
Max. Messfrequenz [kHz]	4	4
Max. Materialtemperatur [°C]	200	200
Kalibriereinheit (offline und inline)	ja	ja
Umfassende Software	ja	ja
Datenschnittstellen	RS485, Ethernet (TCP/IP, UDP, OPC UA, iba)	RS485, Ethernet (TCP/IP, UDP, OPC UA, iba)
Positionierungssystem	ja	ja
Luftspülsystem inkl. Schutzgehäuse und Gebläse	ja	ja
Kühlgerät	ja	ja
Schaltkasten	ja	ja
Windows PC-Set	ja	ja

Whitepaper: CALIX – Optische Inline-Dickenmessung von Band

Laserbasierte Messsysteme liefern exakte Messwerte in Echtzeit und leisten damit einen entscheidenden Beitrag für die Prozessoptimierung und Qualitätssicherung in der Bandstahlproduktion.
